索尼KLV-40J400A液晶电视无伴音的故障维修

2022-12-12 18:52:51  阅读 240 次 评论 0 条
摘要:

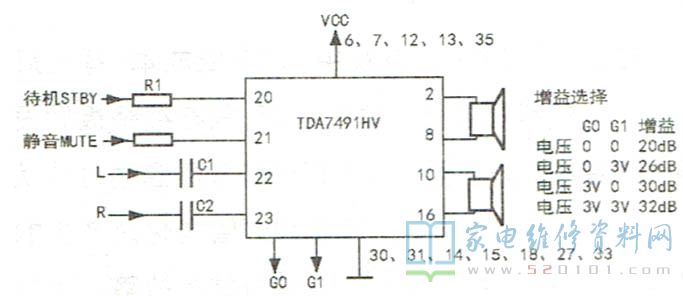

接修一台索尼KLV-40J400A液晶彩电,图像正常,无伴音,但每隔七八秒钟喇叭会响一声,持续时间约为1秒钟左右。该机采用的是TD类DA7491HV功放,采用模拟信号输入,如图1所示。

      接修一台索尼KLV-40J400A液晶彩电,图像正常,无伴音,但每隔七八秒钟喇叭会响一声,持续时间约为1秒钟左右。该机采用的是TD类DA7491HV功放,采用模拟信号输入,如图1所示。

索尼KLV-40J400A液晶电视无伴音的故障维修 第1张

      为区分故障是在前级还是在功放本身,把机顶盒输出的音频信号直接加到电容C1的左端(注意串联一个1uF的隔离电容),仍无声,这说明功放电路有问题。TDA7491HV正常工作的条件有四个:一是6、7、12、13脚供电电压大于5V,小于20V,二是负载没有短路,三是20脚使能端电压大于2.5V,四是21脚静音端电压大于1.8V。检查发现前三项都没有问题,但21脚电压在大部分时间内为0V,过七八秒会突然上升一下又马上回0V,这说明故障是由于静音电路工作异常引起的。因为没有电路图,只好顺着线路查找静音控制信号的来源,追踪发现该控制信号与一块型号为MB90F334A的芯片有关。尝试断开静音控制信号,单独给TDA7491HV的21脚加上3V电压,结果故障依旧,但用音频信号直接加到C1左端声音正常了,这说明功放芯片的静音控制已经解除,但前级输出信号仍受静音信号控制。
     前级输出伴音信号的芯片是CXD9926ATQ,属多路音视频选择和处理芯片,CPU通过总线对其实施静音控制。由于缺乏资料,无法找到CPU发出错误静音信号的原因,因用户使用的是机顶盒信号,经协商,决定采用以下变通方法解决:
      先拆去R2,把20、21脚相连,以解除静音控制,再将音频左、右声道信号从音频输入端口改接到C1、C2左端,音量大小由机顶盒控制。如此改动后试机发现,音量控制很不理想,音量为“1”时声音太大,为“0”时又无声,这说明功放芯片增益太高,有两个方法可以解决此问题:一是把音 频信号分压后再送入功放,二是降低功放芯片的增益。该芯片通过30和31脚不同的电压组合可以得到4种增益,原机30脚接地,31脚接3.3V,增益设定为26dB,现在把30脚和31脚都接地,增益降为20dB,经实验效果满意。
