TCL L40F19FBD液晶电视有图像无声音的维修

2023-02-21 19:03:26  阅读 452 次 评论 0 条
摘要:

接修一台L40F19FBD液晶电视(MS68B机芯),故障表现为不定时无伴音,该机冷开机时图声都正常,当热机两小时后就无伴音了。插上耳机有声音,故障基本锁定在U601。测量U601的工作条件时发现其21脚

      接修一台L40F19FBD液晶电视(MS68B机芯),故障表现为不定时无伴音,该机冷开机时图声都正常,当热机两小时后就无伴音了。插上耳机有声音,故障基本锁定在U601。测量U601的工作条件时发现其21脚静音脚为0V,而正常好机在有伴音时为3.3V的高电平,查其外围静音电路发现关机静噪电路Q601反偏截止,但Q601的c极电压却为1.5V,导致Q602导通,怀疑Q601性能不良,但代换无效。于是又将Q602拆下开机,此时图声恢复正常,但测量Q602的b极位置还是有1.5V的电压。此电压从何而来?仔细分析图纸发现D603可疑,怀疑其性能不良将U203的⑦脚的EEPROM-WP电压漏过来了。关机将D603取下,用1N4148代换后电压不再出现,补装上Q601、Q602 后长时间老化试机,故障不再出现。

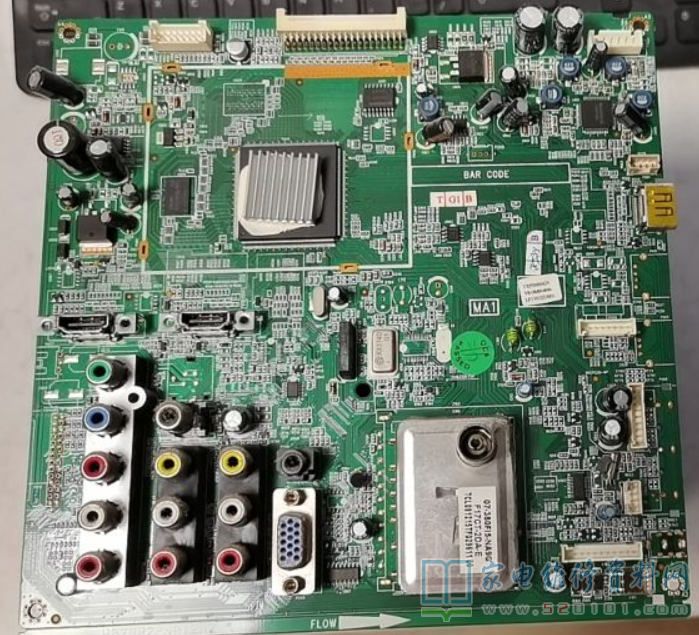

TCL L40F19FBD液晶电视有图像无声音的维修 第1张
