组装机采用TP.RD8501 P67主板红灯亮不开机的维修

2023-02-14 01:40:05  阅读 206 次 评论 0 条
摘要:

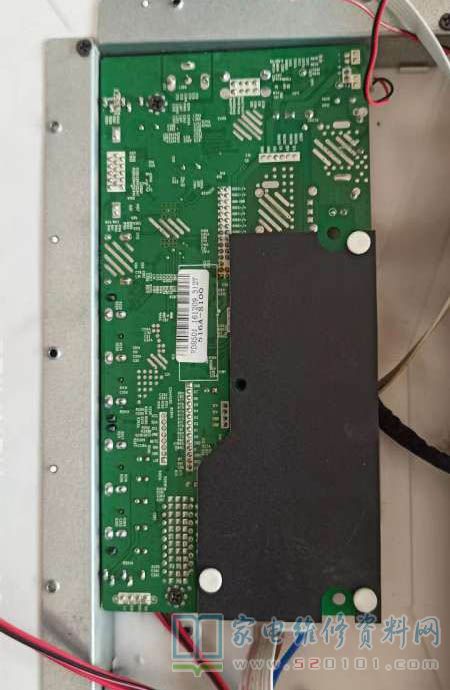

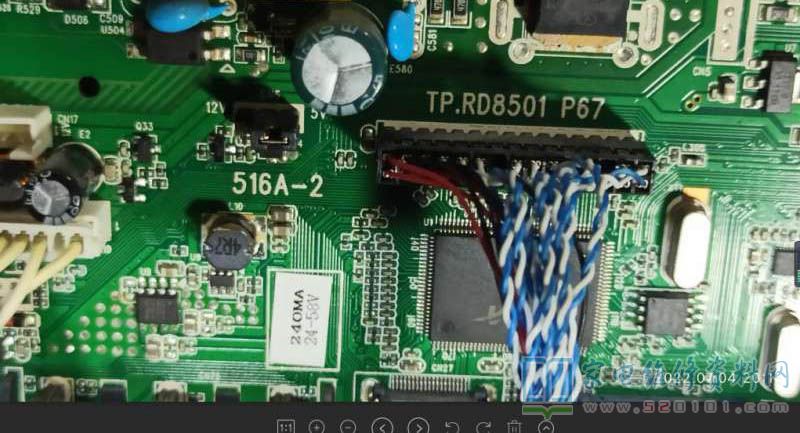

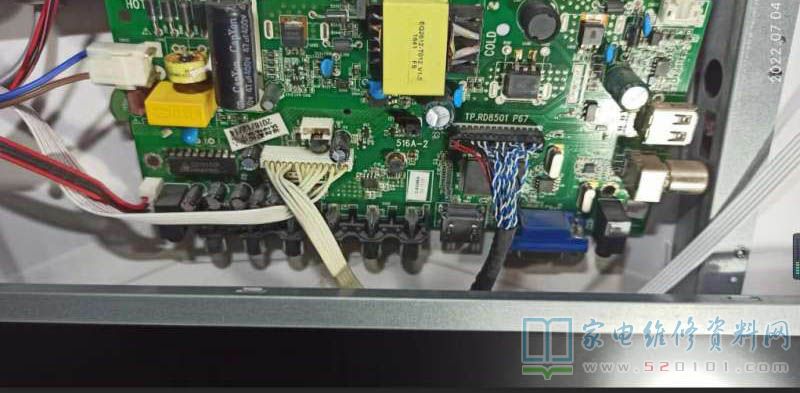

接修一台24英寸组装杂牌机,采用的主板是TP.RD8501 P67,故障表现为红灯亮不开机,拆机检查12V、5V、3.3V、1.2V都正常,疑似数据坏了,在网上下载了几个数据(杂牌组装机采用TP.RD85

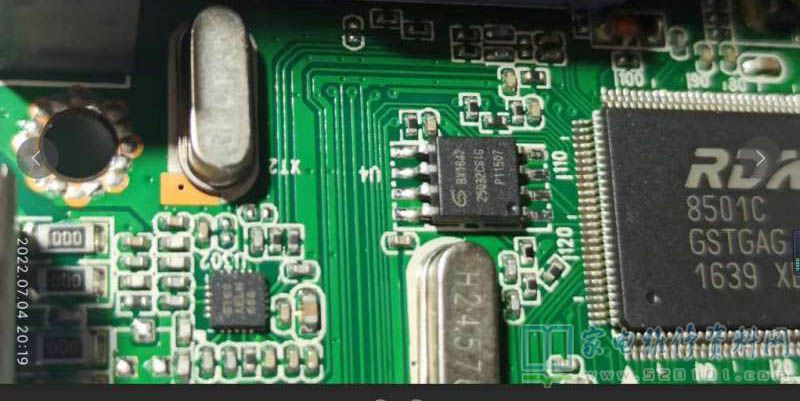

       接修一台24英寸组装杂牌机,采用的主板是TP.RD8501 P67,故障表现为红灯亮不开机,拆机检查12V、5V、3.3V、1.2V都正常,疑似数据坏了,在网上下载了几个数据(杂牌组装机采用TP.RD8501 P67主板存储器数据),只有一个能开机,切显示正常,就是没声音,应该是数据不一样。

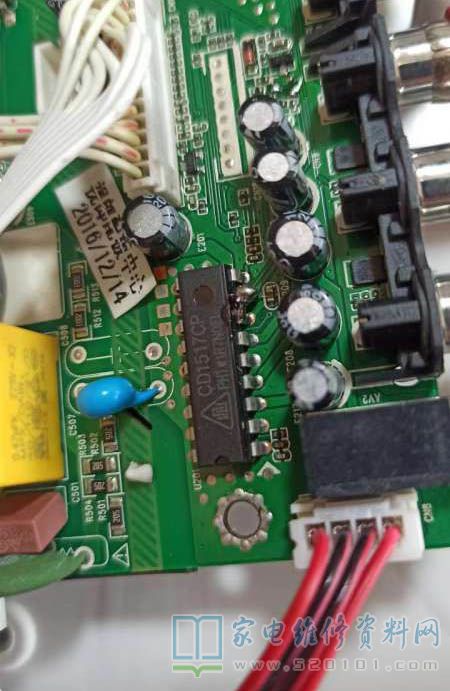

       网上找遍了,没有找到完美匹配的这个数据,淘宝上也没找到,用户说超过100元就不修,不打算换板,实在不行改伴音电路。然后把伴音块CD1517的开机控制脚8脚从线路板上分离出来,然后和电源脚7脚相连,伴音正常,音量调节也正常,遥控关机时喇叭有轻微噗声,开机没噗声。

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第1张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第2张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第3张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第4张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第5张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第6张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第7张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第8张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第9张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第10张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第11张

组装机采用TP.RD8501 P67主板红灯亮不开机的维修 第12张
