创维32E381S液晶电视开机困难的故障维修

2023-02-23 04:34:30  阅读 484 次 评论 0 条
摘要:

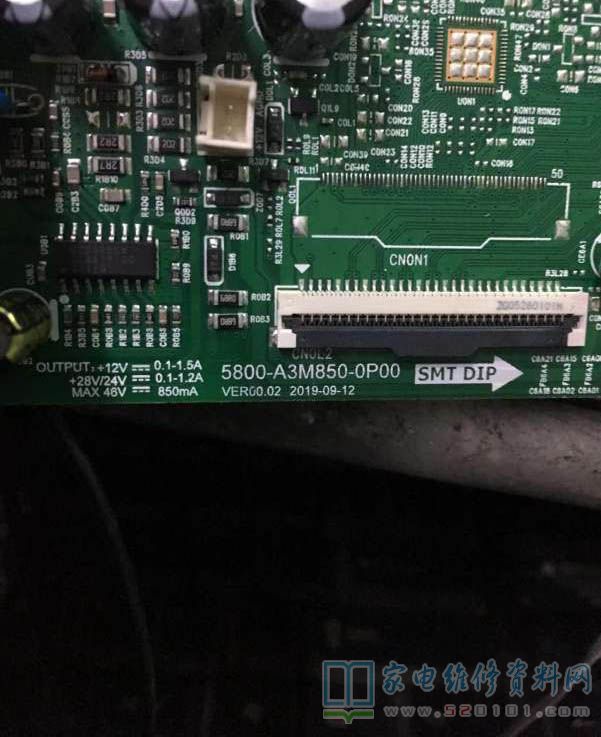

接修一台创维32E381S液晶电视,采用的机芯是5800-A3M850-0P00,故障现象是有时能开机,不能开机时候上电绿灯不变或待机红灯按下电源键绿灯整机电流不变没背光没有上屏电压。绿灯时测全板电压5V

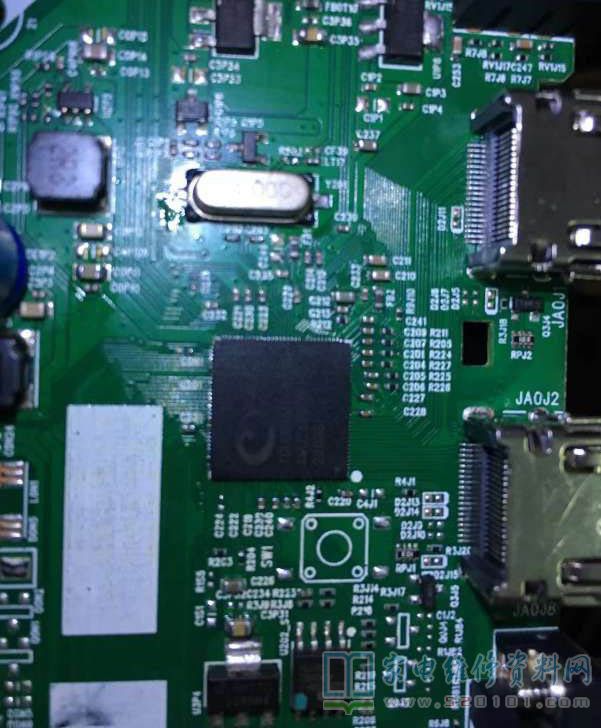

       接修一台创维32E381S液晶电视,采用的机芯是5800-A3M850-0P00,故障现象是有时能开机,不能开机时候上电绿灯不变或待机红灯按下电源键绿灯整机电流不变没背光没有上屏电压。绿灯时测全板电压5V, 3.3V, 1.8V, 1.15V正常,U3P6的3.3V有轻微跳动,考虑主芯片上电会监测电压,换了一个三端试机,故障一样。再试补焊主芯片,故障一样。检查晶振正常,找不到图纸,没有查复位脚。接着考虑用维修电源12V接上维修,发现上电瞬间电流直接就是0.145没有变化,没有读取数据?是不是数据问题?但考虑有时能开机啊!买一个数据刷上试试,一开始能开机了,但试多几次又不开了,试加热板,当加热到数据芯片U202时候多次数能开机,找一个Q32芯片刷数据换上,试机每次都能开机了,而且这时候上电电流是0.23-0.14-0.15-0.008待机状态。此机修复。

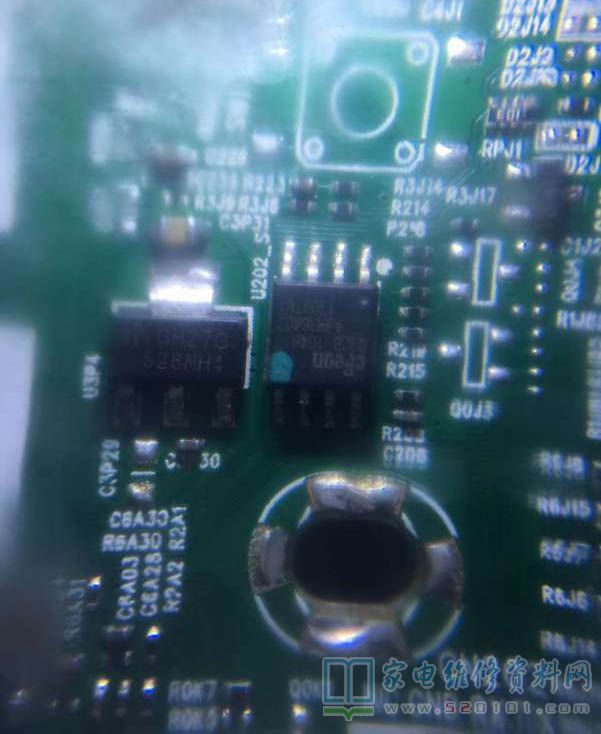

        附U202数据,原型号:XT25F32B-S,创维32E381S液晶电视(3M85机芯)存储器数据

创维32E381S液晶电视开机困难的故障维修 第1张

创维32E381S液晶电视开机困难的故障维修 第2张

创维32E381S液晶电视开机困难的故障维修 第3张
