TCL LE42D8810液晶电视背光不亮的维修

2023-02-21 18:56:05  阅读 272 次 评论 0 条
摘要:

接修一台TCL LE42D8810液晶电视(MSJ8)背光不亮,开机测量发现,数字板有正常的开机电压输出,有背光的驱动电压与亮度控制电压,再测量电源板,没有背光的供电电压输出,而且电源板的PFC电路也是正

       接修一台TCL LE42D8810液晶电视(MSJ8)背光不亮,开机测量发现,数字板有正常的开机电压输出,有背光的驱动电压与亮度控制电压,再测量电源板,没有背光的供电电压输出,而且电源板的PFC电路也是正常的。这样就可以确定是U103(2263)这一电路工作不正常而导致的。于是检查此块子的工作条件,发现⑤脚没有供电电压,断开此脚测量还是没有正常的供电到此脚外围。说明问题应该出现在它的控制电路,顺此脚查看Q102的c极有17V,可是b极还是低电平.查看此脚外围,怀疑是Q114这处保护电路动作导致的Q102 b极没有高电平,仔细测量后发现C121电容漏电,拆除C121后试机电视机故障排除。

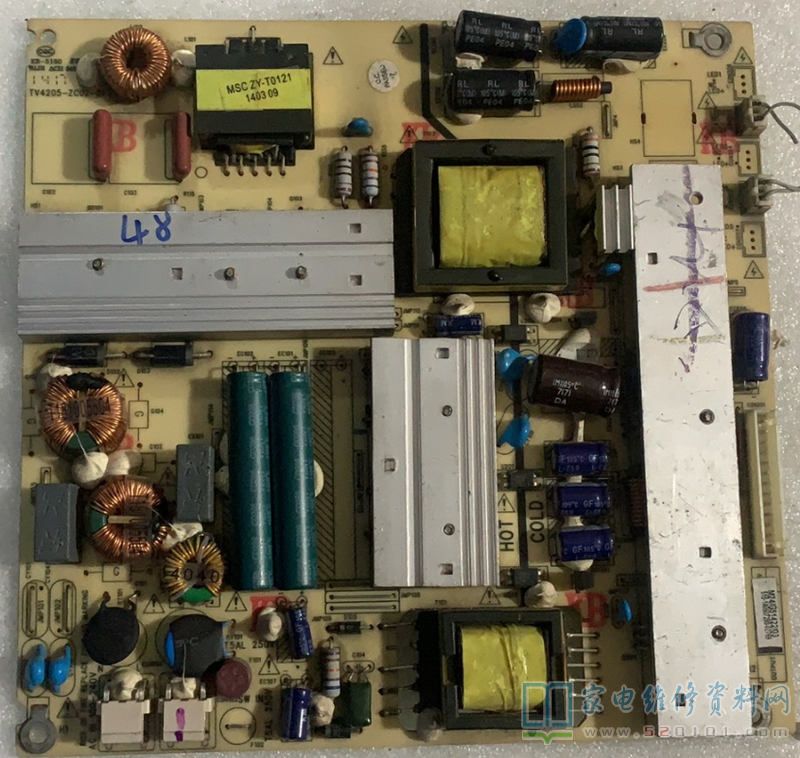

TCL LE42D8810液晶电视背光不亮的维修 第1张
