TCL L32E09液晶电视热机状态下有杂音的维修

2023-02-21 18:49:11  阅读 396 次 评论 0 条
摘要:

接修一台TCL L32E09液晶电视(MS82D机芯),故障表现为开机接AV信号试机听到很大的杂音。按静音键噪声立刻没了。对比好板测各个引脚对地阻值未见异常。故障出现时测功放供电12V 5V都正常,四个电

       接修一台TCL L32E09液晶电视(MS82D机芯),故障表现为开机接AV信号试机听到很大的杂音。按静音键噪声立刻没了。对比好板测各个引脚对地阻值未见异常。故障出现时测功放供电12V 5V都正常,四个电感上都有6V。

       为了判断故障所在,把C613、C609左右声道的输入耦合电容都给断开,再开机喇叭中依然有杂音。判断故障在功放旁边,把它旁边元件通通代换,故障还是没有消失。再次测C138、C139、C140、C141上的电压为0.6V和0.4V。而好板为1.2V和1.6V。关机测其对地阻值正常。这时考虑要换MST6M182VG了,因为上面几个电压是从BGA出来的, 这三个引脚的作用是为BGA内音频电路提供参考电压。果不其然换过BGA后故障排除(至于断开左右声道的输入耦合电容,喇叭有噪音,分析是由于功放自激振荡产生。断开好板的C613、C609现象相同)。

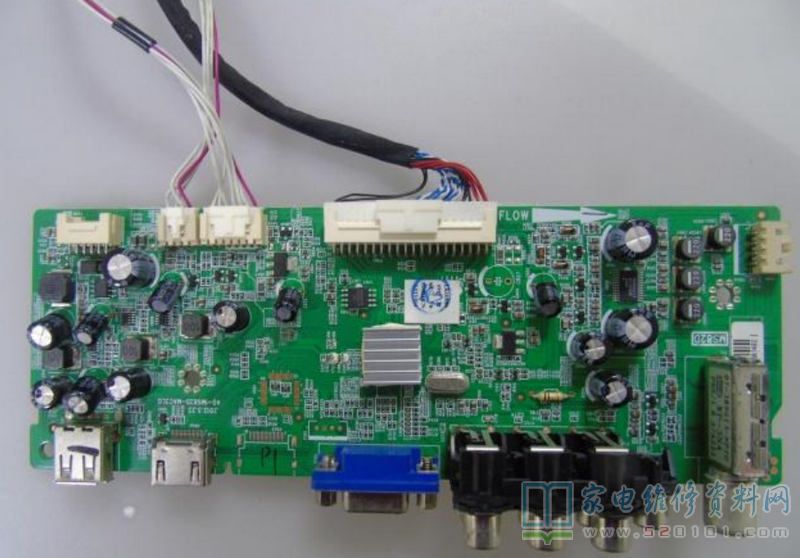

TCL L32E09液晶电视热机状态下有杂音的维修 第1张
