创维55F5液晶电视图像暗屏幕的通病故障维修

2023-02-18 20:22:21  阅读 458 次 评论 0 条
摘要:

接修一台创维55F5液晶电视,故障表现为开机出现暗屏幕,维修工拿过来说是屏幕坏了就不修了,当时觉得是不是有人给用户下过判断。于是开机检查,该机器是主板逻辑板一体的,主板去屏幕有两组排线,分别断开去屏幕任意

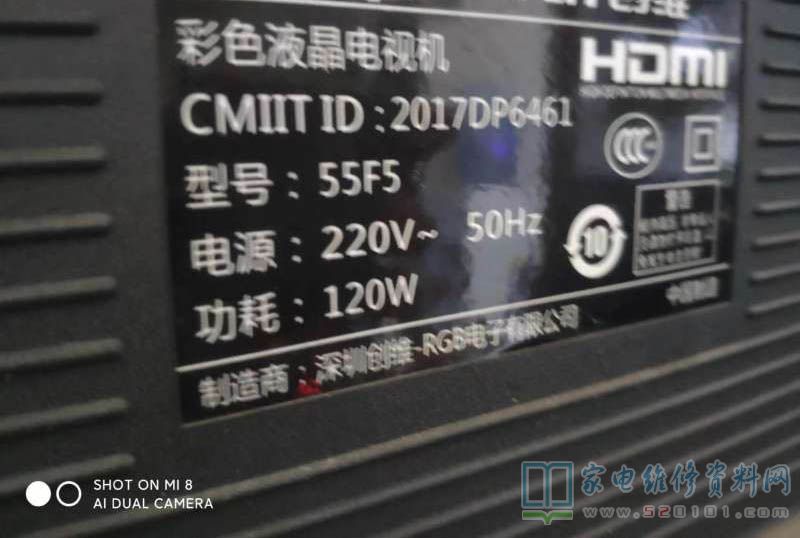

       接修一台创维55F5液晶电视,故障表现为开机出现暗屏幕,维修工拿过来说是屏幕坏了就不修了,当时觉得是不是有人给用户下过判断。于是开机检查,该机器是主板逻辑板一体的,主板去屏幕有两组排线,分别断开去屏幕任意一组排线,电视机都是暗屏幕,屏幕两边短路可能性极小。于是用数据说话,后来测试两组屏线去屏幕插件,都只有一个-8V,另外一些电容两端没有电压,而且后来还测试那些电容两端电阻非常小,万用表笔交换测试对地电阻都差不多300欧,具体该是好大我也不知道,这些电容两端电压是多少我也不知道?但是我总觉得这样的电阻不太符合常规。

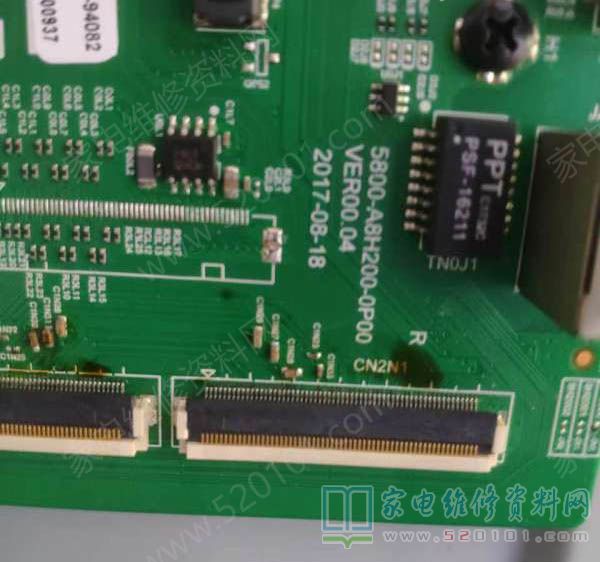

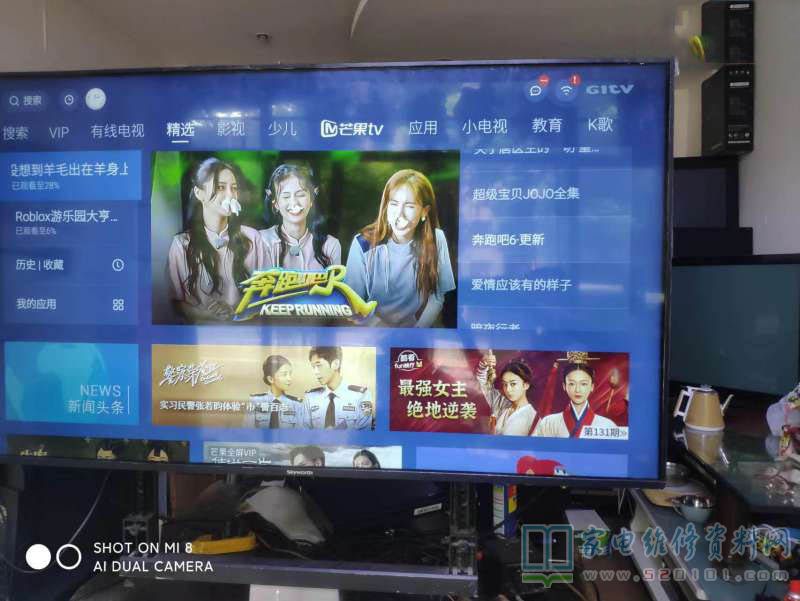

       于是对这组电压电容多个断开,运气不好断了好多个电容,短路还是存在,后来想是不是屏幕短路烧坏了逻辑电源芯片,后来分别拆下两个逻辑电源芯片,居然短路还是存在,后来我几乎就认为它们的电阻就是这样大了。于是网上都看好了主板,后来还是觉得不放心,于是网上查询,居然是这种创维的通病,于是找到CON48,仔细一看,我已明白啦,于是拆下来换了,原来多个短路电容两端出现35V电压,心里暗自高兴,不过高兴早了,开机屏幕出现满屏竖条,最上面有一线很小感觉有点图像,分别断开去屏幕的排线,没有断开那边也是最上面有很小一线图像,这仿佛又是屏幕坏了,难道是前维修工屏幕坏了后来换了一张坏的主板?但是我有点觉得我焊接逻辑电源芯片没有到位,因为之前觉得维修无望,修的时候焊接就不太细致,于是仔细对两个之前焊接过的芯片重新处理,开机久违的图像出来了。

创维55F5液晶电视图像暗屏幕的通病故障维修 第1张

创维55F5液晶电视图像暗屏幕的通病故障维修 第2张

创维55F5液晶电视图像暗屏幕的通病故障维修 第3张
