液晶COF边板RM76311FC-805飞线点位图

2023-02-20 23:03:19  阅读 382 次 评论 0 条
摘要:

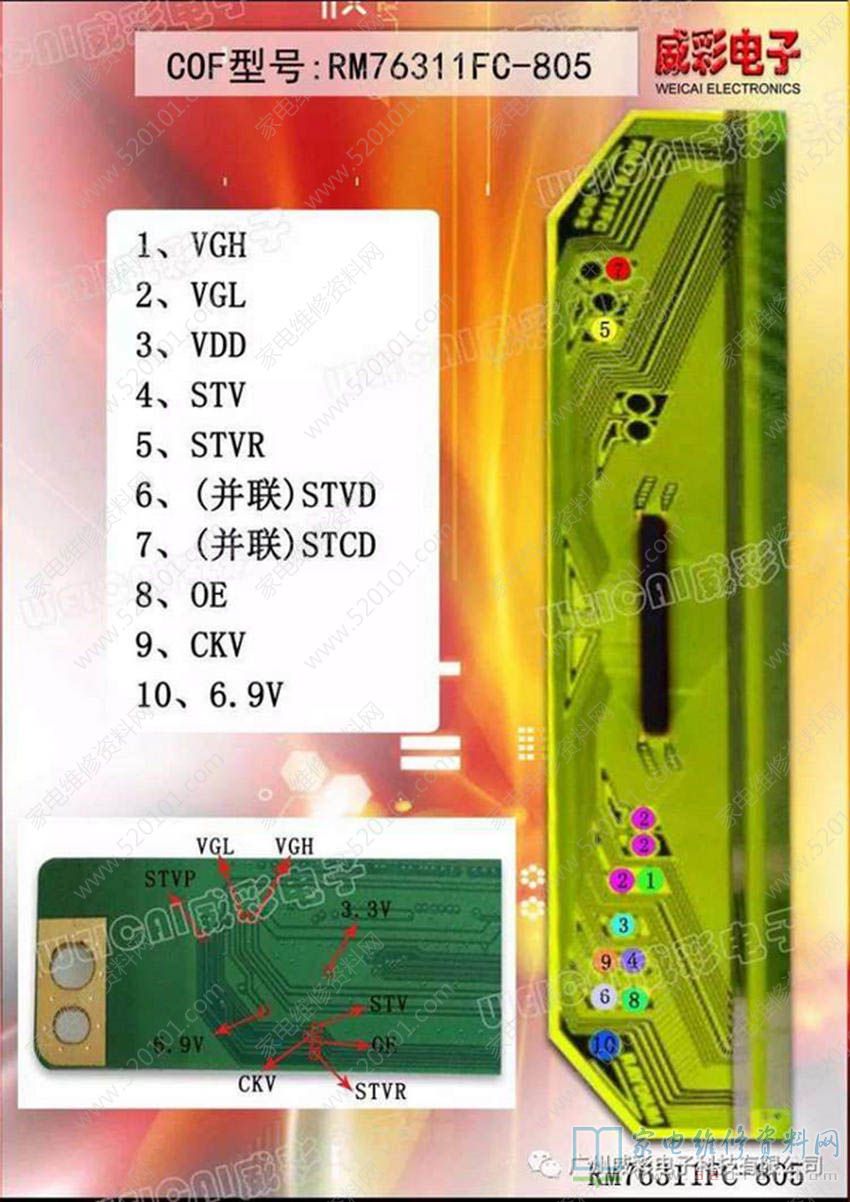

COF型号RM76311FC-805的VGH、VGL、VDD、STV、STVR、(并联)STVD、(并联)STCD、0E、CKV、6.9V点位如下图所示。

      COF型号RM76311FC-805的VGH、VGL、VDD、STV、STVR、(并联)STVD、(并联)STCD、0E、CKV、6.9V点位如下图所示。

液晶COF边板RM76311FC-805飞线点位图 第1张
