液晶COF边板RM76370FC-80K飞线点位图

2023-02-20 22:36:23  阅读 272 次 评论 0 条
摘要:

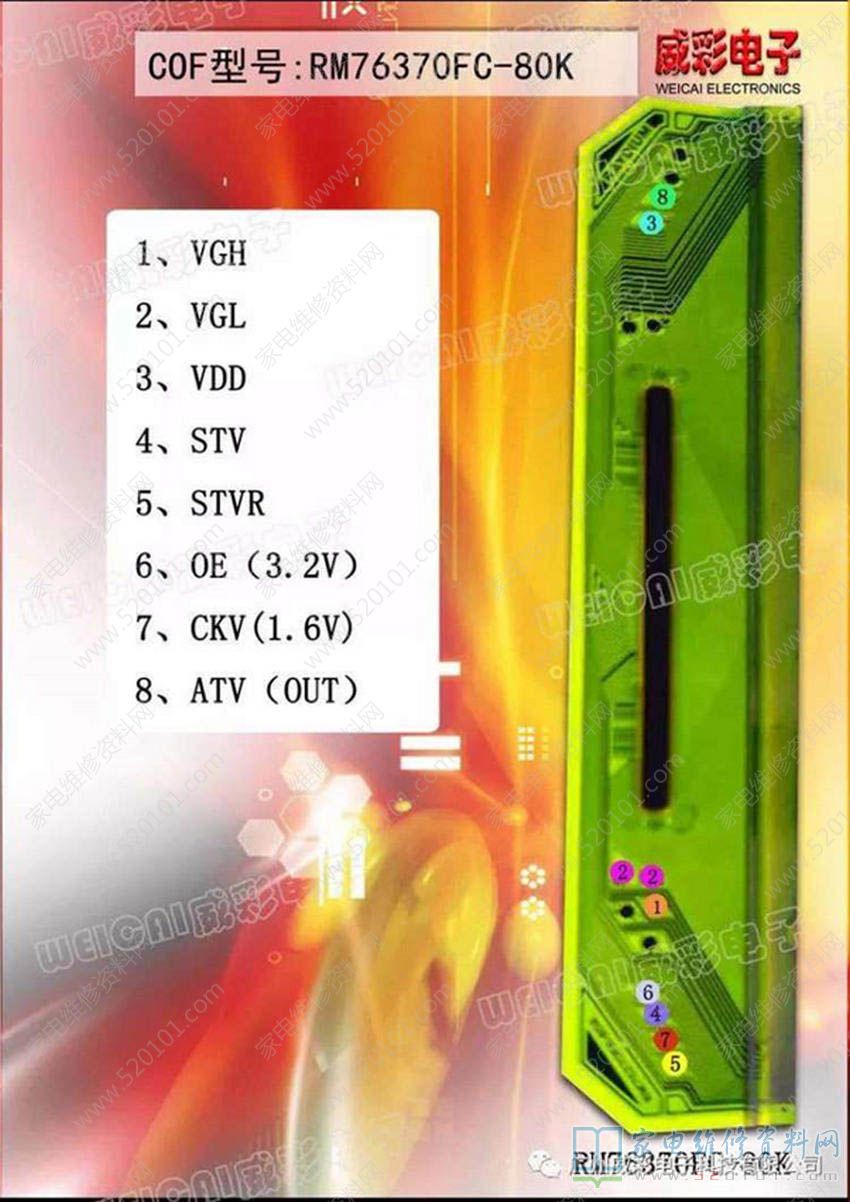

COF型号RM76370FC-80K的VGH、VGL、VDD、STV、STVR、0E(3.2V)、CKV(1.6V)、ATV(OUT)点位如下图所示。

      COF型号RM76370FC-80K的VGH、VGL、VDD、STV、STVR、0E(3.2V)、CKV(1.6V)、ATV(OUT)点位如下图所示。

液晶COF边板RM76370FC-80K飞线点位图 第1张
