液晶COF边板S0327B2-2L飞线点位图

2023-02-20 22:33:27  阅读 290 次 评论 0 条
摘要:

COF型号S0327B2-2L的VGH、VGL、VDD、STV(IN)、STV(OUT)、0E、CPV点位如下图所示。

     COF型号S0327B2-2L的VGH、VGL、VDD、STV(IN)、STV(OUT)、0E、CPV点位如下图所示。

液晶COF边板S0327B2-2L飞线点位图 第1张

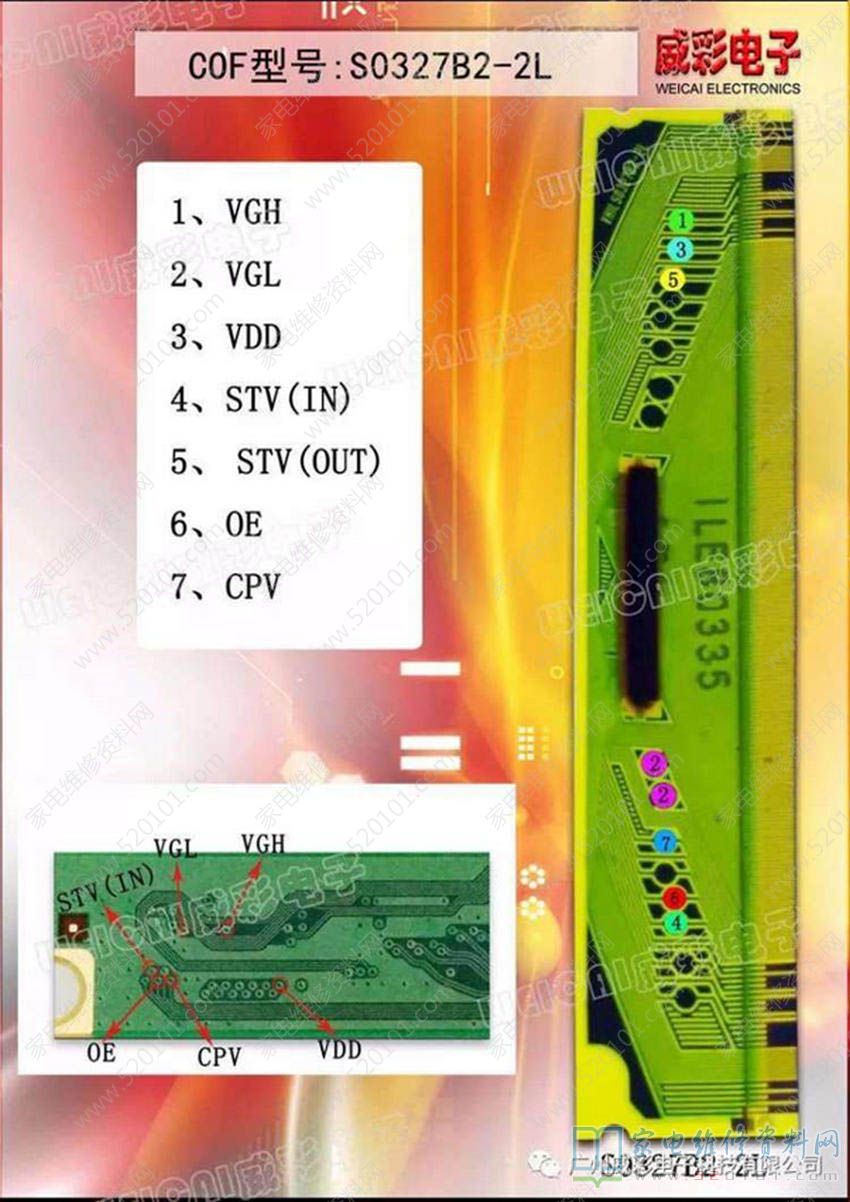

液晶COF边板S0327B2-2L飞线点位图 第2张
