TCL LE39D8810液晶电视黑屏无图像的故障维修

2023-02-21 18:37:01  阅读 276 次 评论 0 条
摘要:

接修一台TCL LE39D8810液晶电视(MSJ8机芯),故障表现为黑屏,无图像,查电源背光一体板上STB5V、3.3V、12V各级电压都正常,通电开机,就是显示屏不亮,于是怀疑是背光电路有问题。开机测屏

     接修一台TCL LE39D8810液晶电视(MSJ8机芯),故障表现为黑屏,无图像,查电源背光一体板上STB5V、3.3V、12V各级电压都正常,通电开机,就是显示屏不亮,于是怀疑是背光电路有问题。开机测屏插座上无输出,这时排除显示屏故障。再测背光电路供电一切正常,说明此故障应是背光电路某元件不良引起的。顺着背光输出电路往回查, 当检测到二极管D212、D202时,发现其正反向阻值不正常,当断开二极管再测时,发现D202已变质为电阻了,从废板拆一个同型号(HER308 )换之,通电试机,故障排除。

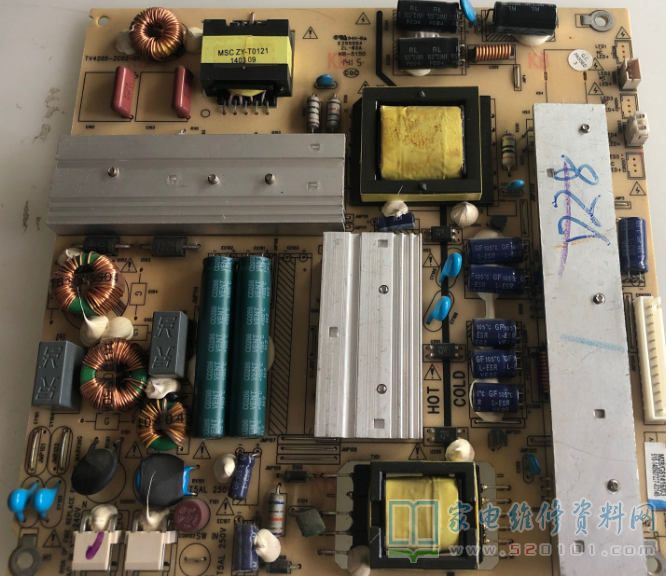

TCL LE39D8810液晶电视黑屏无图像的故障维修 第1张
