TCL LE32C16液晶电视搜不到台的维修

2023-02-21 19:08:47  阅读 284 次 评论 0 条
摘要:

接修一台LE32C16液晶电视(MS181机芯),通电搜台发现信号很弱,测量高频头各组电压发现AGC电压才0.5V ,测量AGC外围元件发现R115到U14 (MST6M181VS-)79脚AGC对地阻值

       接修一台LE32C16液晶电视(MS181机芯),通电搜台发现信号很弱,测量高频头各组电压发现AGC电压才0.5V ,测量AGC外围元件发现R115到U14 (MST6M181VS-)79脚AGC对地阻值才500多欧,正常的都在10k左右,于是更换U14。开机测试故障依旧,测量时发现开机瞬时电压下降,AGC外围又没有什么控制,怎么会把电压拉低呢?于是断开R115到U4的铜皮,测量对地电阻在10k左右, 说明现在是正常的, 故障部位在R115到U4的79脚的铜皮漏电上,于是从R115飞线到U4的79脚,开机测量AGC电压5.2V正常搜台,故障排除。

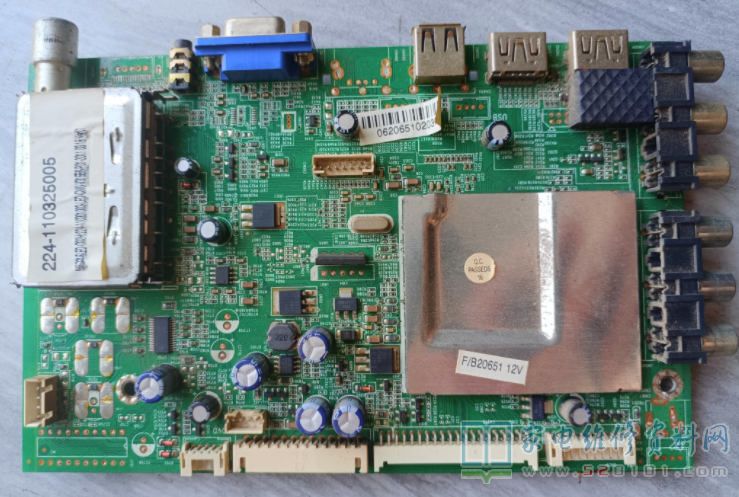

TCL LE32C16液晶电视搜不到台的维修 第1张
