长虹LT42710FHD液晶电视开机暗屏的故障维修

2023-01-29 02:28:44  阅读 204 次 评论 0 条
摘要:

长虹LT42710FHD型液晶电视,开机暗屏。该机最初是开机后无图像无伴音、屏不亮,遥控开/关机操作都正常。经过前维修员维修后,开机出现白屏,换板后也是无图像,判断为屏已经报废了。客户请我判断是否已经报废

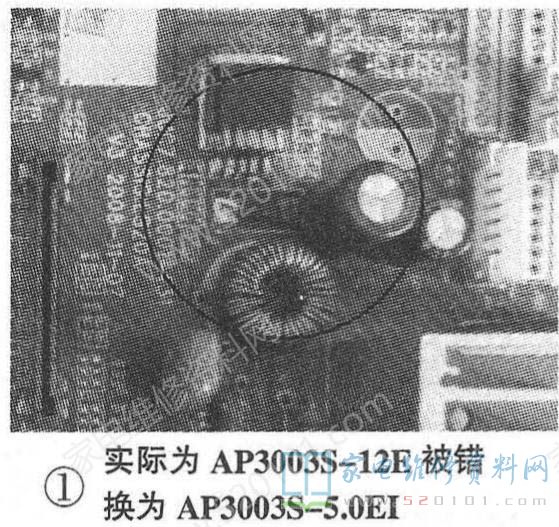

       长虹LT42710FHD型液晶电视,开机暗屏。该机最初是开机后无图像无伴音、屏不亮,遥控开/关机操作都正常。经过前维修员维修后,开机出现白屏,换板后也是无图像,判断为屏已经报废了。客户请我判断是否已经报废,拆机后发现主板上U45已更换过(型号为AP3003S-5.0EI),如图1所示,通电后待机5V正常,开机后测量24V正常,测量U45的5V输出正常,背光亮白屏,接上信号后没有伴音。没有伴音可能是因为不在TV状态,所以不能断定主板有问题,且前维修员已经代换过主板仍没有修好。

长虹LT42710FHD液晶电视开机暗屏的故障维修 第1张

      于是从白屏故障入手检修,白屏故障一般都是由T-ONC逻辑板和屏引起,极少因为主板损坏引起,通电开机后测量逻辑板的保险处电压为5V,大屏幕液晶的上屏电压不可能只有5V。测量逻辑板上必需的vGL、AVDD、VGH几路信号形成电压都没有,证明逻辑板没有工作。因上屏电压不对,观察发现电源板就只有5V和24V两路,那么主板上应该有DC电路转换12V,可除了U45其他都是三端式稳压集成块,24V直接变换5V的降压型DC电路也不符合,因为AP3003S-5.0EI输入电压- -般都是12V~15V ,AP3003S ADJ可以输入为24V ,难道前维修员把U45换错了?

     向前维修员了解情况得知:他从网上淘了块主板代换过,换了后不是白屏现象,是花屏有伴音就放弃了维修,维修前U45也是因为短路,主板上的AP3003S发烫没有输出才换的(在废旧的板子上找的,型号是AP3003S),还换了一只二极管,是在AP3003S的相同位置拆的,认为AP3003S的尾号数字没有必要看,只要是AP3003S就可以。

长虹LT42710FHD液晶电视开机暗屏的故障维修 第2张

      根据描述我怀疑 AP3003S换的型号不对,DC-DC转换块必须看尾号,AP3003S只是一个系列,尾号才是稳压值的关键,只要不是ADJ,尾号数字就直接代表固定的输出电压是多少,电压值取决于外围元件的数值,可以让DC电路的输出电压改变,这也是现在液晶电视不可缺少的元件。

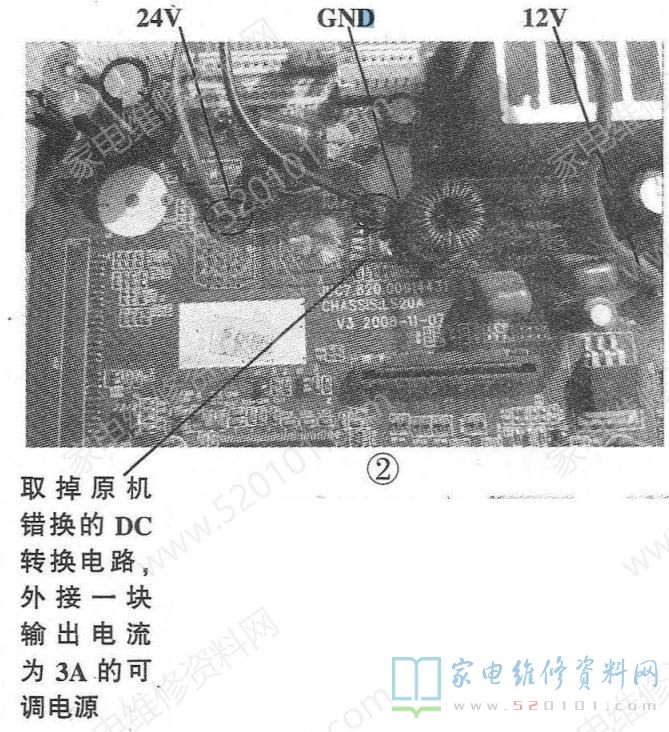

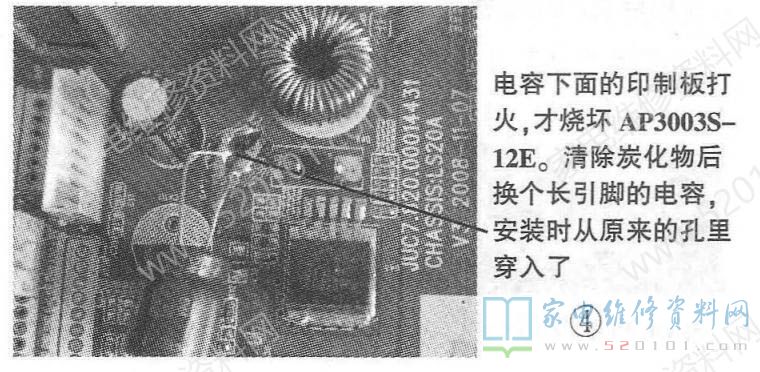

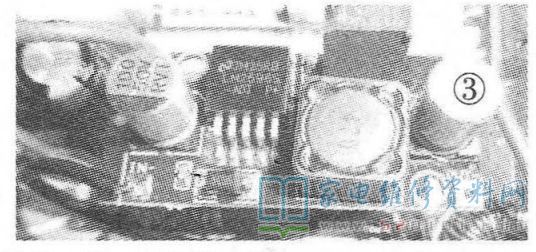

       查图纸后发现U45是一只24V变换12V的集成块,标注型号为AP3003S-12E,店里没有同型号的,但有LM2596-12和DC-DC电路转换小板,LM2596-12可以直接代换AP3003S-12E。于是焊掉原板上的U45 ,把可调式DC转换小板的输入端接24V和地,如图2所示,开机后把DC小板上的电压调到12V,然后把输出端连接到原机芯板U45的输出端,通电测量逻辑板的保险处电压为12V,通电观察屏幕蓝屏,接上有线信号图像出现。把DC小板背面贴上多层双面胶,然后固定在原U45的位置,如图3所示,试机一个多小时,手摸DC-DC小板上的LM2596-ADJ芯片温度正常,把CA65电容两端原打火的地方处理干净,再用一长引脚的电容焊接好,如图4所示,至此此机故障就彻底排除。

长虹LT42710FHD液晶电视开机暗屏的故障维修 第3张

长虹LT42710FHD液晶电视开机暗屏的故障维修 第4张

      总结:维修液晶电视,不管是三端线性稳压块还是DC-DC稳压块,都必须看清楚后缀型号,比如常见的AIC1084 1084 -33 3.3V、REG1117-33都是单输出LDO、固定电压(3.3V)、内部电流限制、过热保护,第2排标注有3.3、1.8、1.2等,AIC1084 ADJ则是低压差线性可调三端稳压器,低压差线性三端稳压器①脚接地、②脚输出、③脚输入。
      AP3003S和LM2596都是一款高度集成的DC-DC转换器,内部基准电压为1.2V, 输出电流可达3A,第2排后缀标注有12、5.0等数字,表示降压输出电压为12V或者5.0V。这些也是液晶显示器常用件和必备件,液晶显示器比液晶电视早出现,修显示器也是修液晶电视的一个过渡,就如早年的CD到vCD一样,掌握了CD技术后vCD也就有了基础。
       实际前维修员已经检查出故障点,只是对元件的认识不够,或者大意,所以导致没有修好,至于为啥换了机芯板子后还是没有正常,可以确定一点,就是板子的型号或者是驱动程序和液晶屏的型号不匹配导致的无图像,这也是换板子常见问题,因为现在大多是网上淘的板子,基本都是破屏机的二手板,虽然板子上板号一样,可配的液晶屏却不一定相同,一般都会另外标注,需看主板.上贴有的标签型号。
       对于换上的机芯板出现显示异常、彩条、灰屏等现象,可以把原机的FASH芯片拆下来装到新换的板子上,这样可以彻底排除主板驱动程序不对引发的故障。
