TCL L43E5000E液晶电视白屏的故障维修

2022-12-12 18:47:30  阅读 232 次 评论 0 条
摘要:

接修一台TCL L43E5000E液晶电视,开机白屏,声音正常。白屏有声音,说明故障点应该在逻辑板或屏体本身。测量后发现逻辑板上已有主板送过来的12V工作电压,但经RT9979转换成多组供应逻辑板和屏体的供

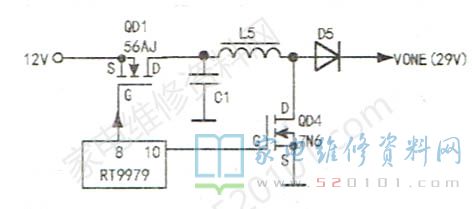

     接修一台TCL L43E5000E液晶电视,开机白屏,声音正常。白屏有声音,说明故障点应该在逻辑板或屏体本身。测量后发现逻辑板上已有主板送过来的12V工作电压,但经RT9979转换成多组供应逻辑板和屏体的供电电压却为0V,这说明RT9979没有工作。因没有任何资料,所以只能根据维修经验摸索着进行检查。一般体积较大的贴片电容是电源滤波电容,如果有短路,DC-DC芯片是不会工作的。通过检测,发现一只标识为C1的电容两端阻值仅1Ω(指针表RX1挡),按实物画出和C1有联系的电路如图1所示。

TCL L43E5000E液晶电视白屏的故障维修 第1张

      QD1是12V电源控制管,控制信号由RT9979的⑧脚输出,QD4是升压开关管,和L5配合产生高电压,经D5整流、C29和C41滤波后输出标识为VONE电压(应该是屏体场效应管的开启电压)。测VONE对地没有短路,但QD4的D、S极击穿。QD4是一个微型贴片元件,上面标有“7N6”字样。根据工作原理判断这应该是-只N沟道的场效应管。从旧板上拆下一只型号是RKS07的场效应管(耐压有65V),焊上后用外接12V电源供电,DC-DC电路输出的VCC (1.2V)、VCCC(3.3V)、HVDD(8V)、AVDD( 16V)、VONE( 29V )以及VOFFE(-7V)全部正常,上机后先不连接屏体的排线,将主板到逻辑板的排线插好开机,再测上述各组电压均正常,插好屏体的两根排线后再开机,只听见轻微的“吱"声,测QD4又击穿了。

      上网交流,有同行说:这是三星LTA430HN01液晶屏的通病,该屏有左右两块矩阵信号处理板,其中一块有问题。重新修复逻辑板后,只插屏体左边的一根排线开机,左半部分图像完全正常;只插右边一根排线开机,QD4又烧坏了。测两块矩阵板上的各个电容对地阻值,并没有明显差别。此种故障到底是内屏的问题还是电路板的问题不得而知,望维修过该类故障的高手解惑。
