TCL L40E77液晶电视热机图像有点状横线干扰的维修

2023-02-19 19:45:49  阅读 240 次 评论 0 条
摘要:

接修一台TCL L40E77型液晶彩电(主板板号L40E7708-40E773T-MA14A-LCD40TSS2,逻辑板型号为4046HDCP2LV0.6 LTA400WT-L17,三星屏),热机后图像上叠加有

       接修一台TCL L40E77型液晶彩电(主板板号L40E7708-40E773T-MA14A-LCD40TSS2,逻辑板型号为4046HDCP2LV0.6 LTA400WT-L17,三星屏),热机后图像上叠加有彩色点状横线干扰,逻辑板已经换新。
       试机发现刚开机时一切正常,大约十几分钟后屏幕左侧开始有彩色的点状横线干扰出现,但图像、颜色、伴音都正常,随时间增长干扰逐渐加重,点状横线干扰从液晶屏左边延伸到右边,左边全屏都是。既然逻辑板已代换,故障应该是主板,为了准确判断,用吹风机的冷风给主板散热,当给主芯片这部分散热时,彩色的点状干扰消失,加热故障便出现,说明问题就在这块。

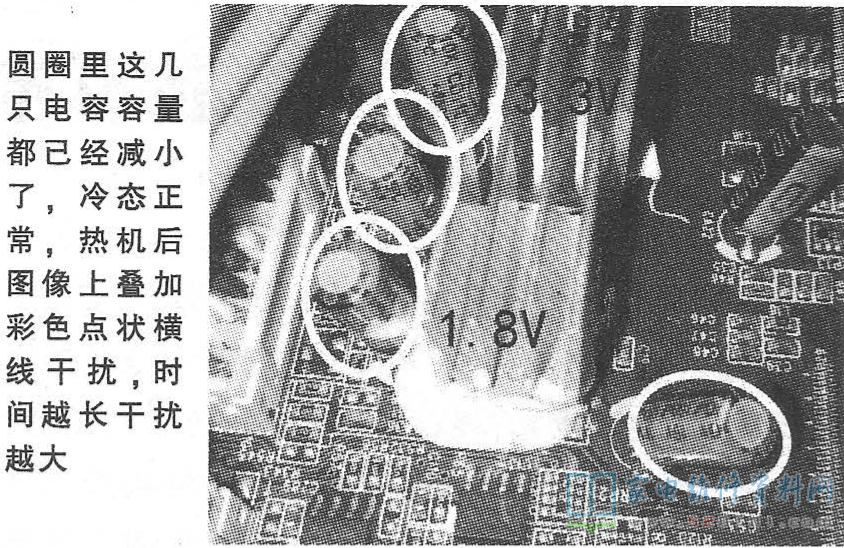

       手摸主板主芯片上的散热片非常烫手,在故障出现的状态下用酒精棉蘸酒精给散热片降温( 蘸酒精后要挤掉多余的,不能有酒精流出,否则电路易短路),降温后故障依旧,说明不是主芯片不良引起,还可维修。测量各路电压都基本正常,但主芯片供电这路只有1.74V电压,怀疑低压差线性三端稳压器有问题(因上面贴着散热片不知具体型号),取下散热片看到其型号为1084-1.8V,其3脚输入电压3.3V稳定,准备换稳压块时发现旁边的CA13电容焊盘上焦黄,怀疑电容有问题,拆下测量只有71uF,换新后试机半小时故障没再出现,把3.3V的输入/输出端的另外几只变色的电容全部换新“以绝后患”,试机几天,故障彻底排除,如图1所示。

TCL L40E77液晶电视热机图像有点状横线干扰的维修 第1张

       小结:电容CA13虽然测量其容量变小,但估计是受热后不稳定纹波增大,纹波窜入主控芯片引起的干扰。主芯片上的散热片依旧很烫手,应该是与芯片供电有关,现在的芯片都是1.2V供电,温度相应低于早期的芯片温度。
