海尔LK37K1和L40R1液晶电视控制板通病故障维修

2023-02-08 19:43:55  阅读 256 次 评论 0 条
摘要:

海尔LK37K1型(屏型号T370XW02)、L40R1型(屏型号T400HW02 V2)液晶彩电,开机,有伴音,背光亮,无字符也无图。该故障与机芯板输出LVDS信号和控制板时序电路有关。测控制板供电12V

     海尔LK37K1型(屏型号T370XW02)、L40R1型(屏型号T400HW02 V2)液晶彩电,开机,有伴音,背光亮,无字符也无图。该故障与机芯板输出LVDS信号和控制板时序电路有关。测控制板供电12V正常;LVDS电压0.9V~1.3V,正常。故障可能与控制板有关。该机控制板由时序控制U301 (AUO-11401)、U202 (AS15-F) 及U101(TPS65161 )DC/DC电源块等电路组成。U301 是将LVDS信号转换成行或列所需要的数字信号转换成液晶分子所需的伽马电压,液晶分子扭曲形成图像画面。

海尔LK37K1和L40R1液晶电视控制板通病故障维修 第1张

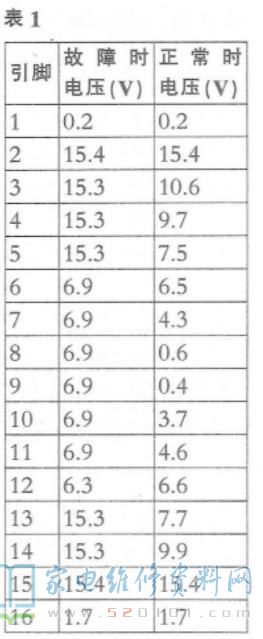

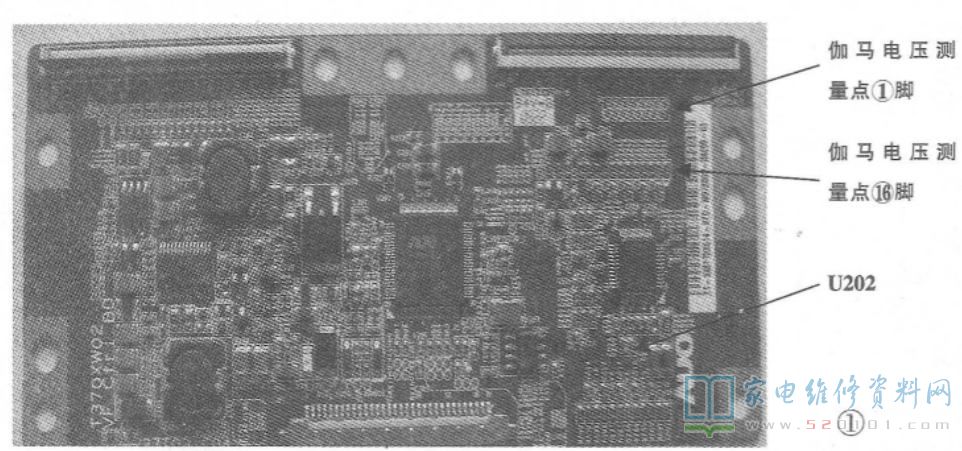

      进一步测得各部位供电,VGH:26V,VGL: -6V ,Vcom:6.7V,AVDD:15V电压均正常;测伽马电压形成电路如图1所示,结果如表1所示。

海尔LK37K1和L40R1液晶电视控制板通病故障维修 第2张

      经以上测量,怀疑是U202(AS15-F)伽马电压形成块损坏,将其替换后开机、图像正常。U202输出正常电压见表1。
      维修提示:海尔42英寸、40英寸37英寸、32英寸平板电视所采用的控制板,不管是AU屏或奇美屏,如果使用AS15-F、AS15-G或AS15-HF伽马电压形成芯片,出现白屏、花屏、开机有雪花,一会变成白屏,开机正常几秒有竖线以后变成白屏故障,測量电压不正常等,一定要替换AS15-F芯片。淘宝网采购该芯片大约6元~8元。
