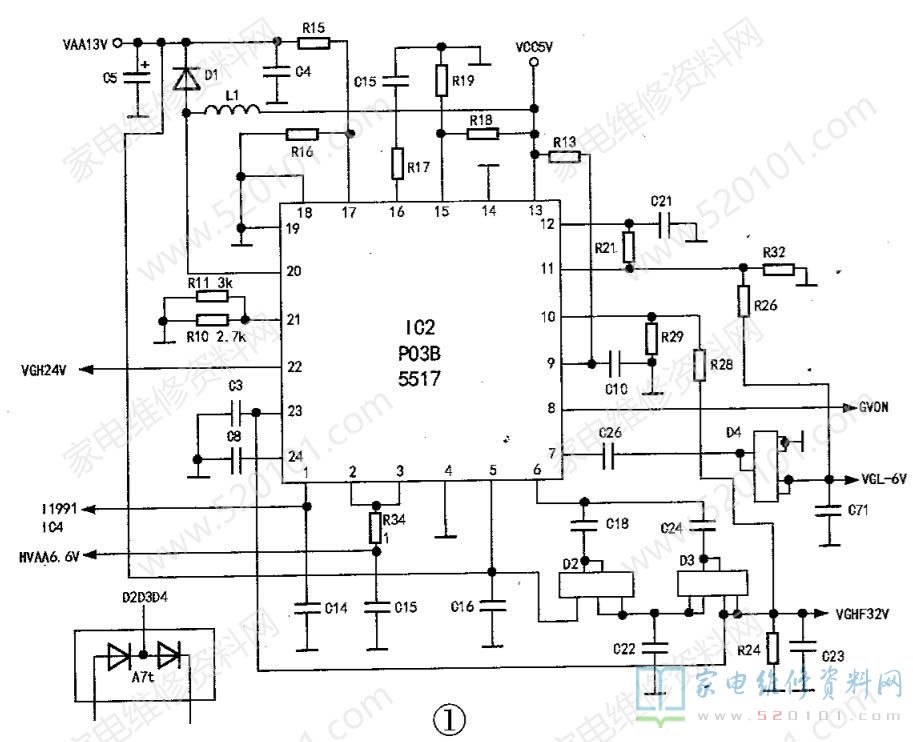

接修一台TCL LE32F8210型液晶电视，开机有声无图，遥控键控都正常，屏幕呈淡蓝色。开盖后开机，背光亮，检测5V上屏电压正常。该机逻辑板.上标有VAA(逻辑板信号处理工作电压，一般为10V~15V)、VGL (场效应管关断电压-8V~-5V)、VGH(场效应管开启电压15V~25V)HVAA字样。测VAA电压仅4.8V，VGL为+0.5V，VGH为1V，说明电源芯片没工作。该电源芯片上只标有P03B和5517字样，到处找不到有关资料，按实物画出有关电路如图1所示。
拔下和主板连接的扁排线，单独给逻辑板接5V电压上电，瞬间电流达300mA后回到5mA，监测VAA在上电瞬间万用表指针偏向10V然后回落至4.8V。从监测情况分析:上电瞬间电源芯片已经开始工作，由于某种原因又停止工作;从瞬间电流达300mA来看，应该是芯片过流保护。该芯片共产生VAA、VGL、VGHF、HVAA这4组电压，如果整流二极管和滤波电容漏电或短路芯片也要过流保护。测各组电压输出滤波电容与地无短路和阻值不稳定现象，再测D2~D4(外形如贴片三极管一样的组合二极管)，正、反向电阻都正常;D1是贴片肖特基二极管，测正向电阻正常，反向电阻2kΩ(似过小，用MF368指针表Rx100挡测得)。拆下D1测，果然软击穿，从其他板上拆下好管装上，外接5V上屏电压，测得工作电流为50mA，VAA为12.9V，VGL为6V，VGHF为32.3V，HVAA为6.6V，插好主板排线后开机，图像正常。

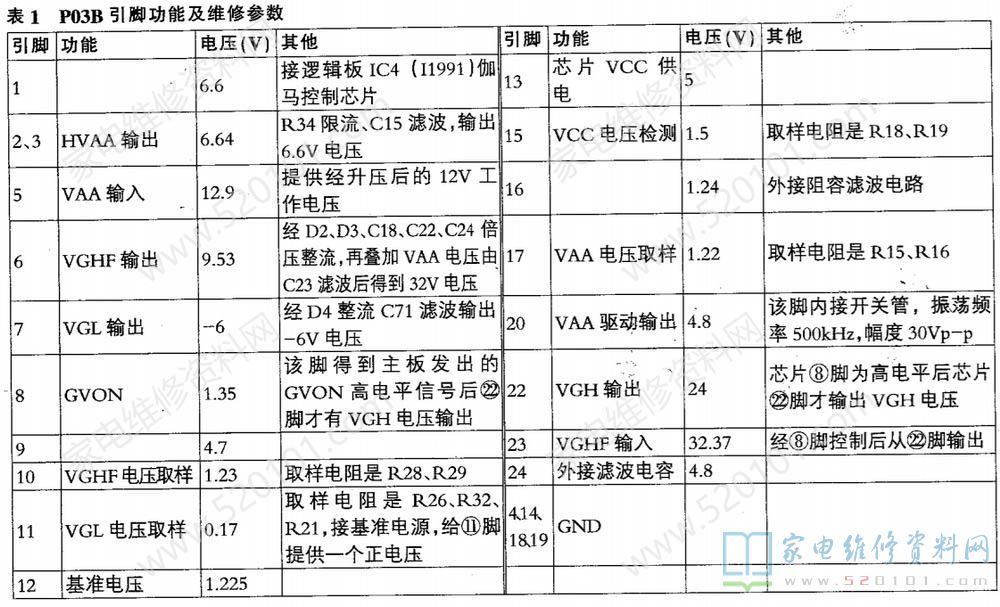

由于找不到P03B芯片资料，从实绘电路分析各管脚功能如表1所示，电压值为正常工作时的实测值。
