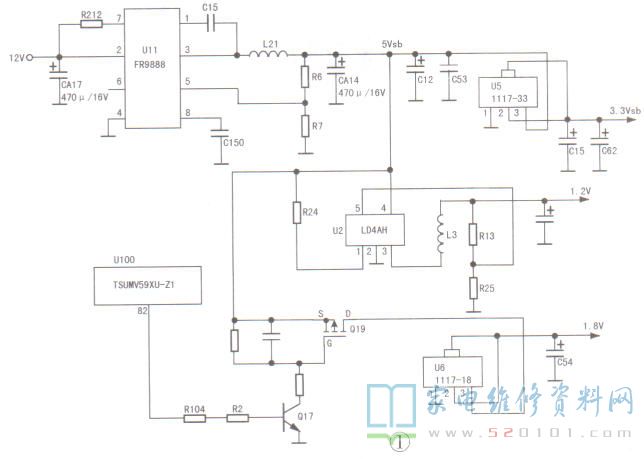

本文以高路华YL2688型LED液晶电视采用三合一主板为例，其板号为VST.P594-V2.1(属于V59通用主板)。该主板上的DC-DC转换电路如图1所示。5Vsb待机电压形成由U11(FR9888 )及其外围元件完成。

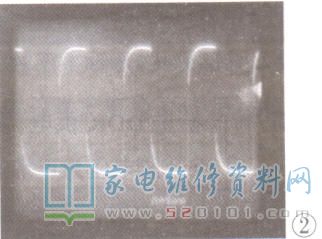

通电后，开关电源电路输出的12V电压一路加到U11②脚，另一路通过电阻R212加到U11的使能端⑦脚，电路启动后从③脚输出幅度约为11.6Vp-p，周期约为2.9pus的波形(如图2所示)，最后在滤波电容CA14( 470uF/16V )两端产生5V直流电压。

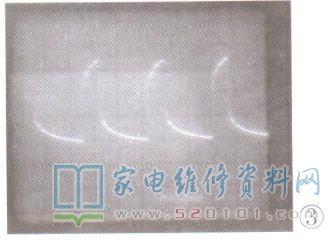

FR9888 的引脚功能见表1。3.3Vsb待机电压形成由U5(1117-33)完成。5Vsb待机电压加在U5③脚，U5②脚输出3.3Vsb电压，供给CPU、遥控、按键等电路。1.2V内核供电由u2(LD4AH)及其外围元件所组成的电路产生。通电后，5Vsb电压-路加到U2的供电端④脚，另一路通过电阻R24加在U2的使能端①脚，电路启动，U2③脚输出幅度为3.6Vp-p.周期0.56us的脉冲(如图3所示)，最后在滤波电容两端产生1.2V电压，供给CPU内核。
U2⑤脚为反馈端，内部电路根据此脚的反馈电压调节输出电压大小，以保证输出电压稳定。上电后，主芯片TSUMV59XU-Z1£脚输出高电平，Q17导通，则Q19(P沟道场效应管)的栅极(G)电压低于源极(S)电压，Q19导通，漏极(D)输出5V电压，再经U6(1117-18 )稳压后从②脚输出1.8V电压，供给DDR电路。

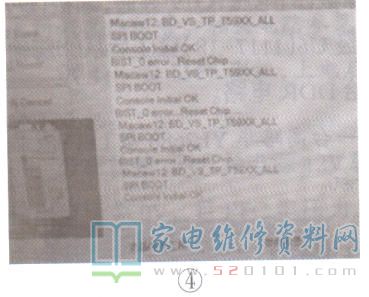

检修实例1:一台高路华YL2688型LED液晶电视，红灯亮不开机。分析检修:上电，测量开关电源输出的12V电压及DC-DC电路输出的5Vsb.3.3Vsb.1.2V电压均正常。连接上编程器与电脑，上电查看开机打印信息，显示如图4所示，第4行出现"BIST-0error字符，说明系统对DDR检测失败。
该机并没有外挂DDR，而是将DDR集成在主芯片内部，转向检查DDR供电，发现U6②脚电压接近0V，但U6③脚电压为正常值5V。断电，在路测量U6②脚对地电阻，无短路现象，怀疑U6不良，换新U6后试机，故障排除。
检修实例2:一台高路华YL2688型LED液晶电视，三无。分析检修:该机上电后指示灯不亮，怀疑开关电源有问题，但实测开关电源输出的12V电压正常。接下来测量DC-DC电路输出电压，发现5Vsb电压仅为0.8V。测U11②脚12V供电及⑦脚使能电压均正常，检查滤波电容CA14及反馈电压电阻R6、R7也未发现异常，测5Vsb电压端对地电阻，无短路现象，判断U11不良。换新U11后试机，故障排除。
