TCL 3146彩色电视机不定时烧行管的维修

2022-11-20 19:57:47  阅读 148 次 评论 0 条
摘要:

接修一台TCL 3146型大屏幕彩电,故障现象是三无。拆机检查,保险管F801、保险电阻RT812、电源块IC821正常,行管Q402已击穿。测得+B电压为140V(正常),换上一只同型号行管,并在行供电

       接修一台TCL 3146型大屏幕彩电,故障现象是三无。拆机检查,保险管F801、保险电阻RT812、电源块IC821正常,行管Q402已击穿。测得+B电压为140V(正常),换上一只同型号行管,并在行供电电路中串一只电流表,上电,测得行电路电流为480mA,且图像、声音均正常,于是交付用户使用。过了三天,用户称在看电视的过程中再次三无。经查还是行管烧穿,更换行管后一切正常,但几天后故障再次出现。

       为防止电源不稳而烧毁行管,在+B电路中并联140V稳压管起保护作用;为防止逆程电容不稳而烧毁行管在行管c极并联逆程电容。更换行管后,用示波器监测行推动管Q401的b极波形,同时用电流表监测行管电流的大小。长时间试机后发现行管发烫,行管电流变大,但Q401的b极波形不变,说明故障在行推动管后面的电路中,相关电路图如图1所示。

TCL 3146彩色电视机不定时烧行管的维修 第1张

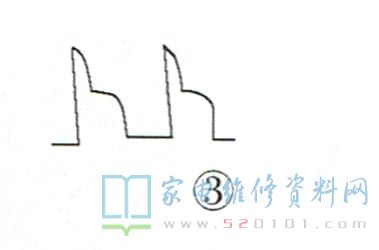

       此时用示波器测得Q401的c极波形如图2所示,而正常波形如图3所示,怀疑电阻R413或电容C419有问题改变了波形。用万用表测得电阻R413的阻值正常,用一个容量为1500pF的电容替换C419后,行推动管c极的波形恢复正常,行管电流也降为正常值。经过几天观察,一切正常,至此故障彻底排除。

TCL 3146彩色电视机不定时烧行管的维修 第2张

TCL 3146彩色电视机不定时烧行管的维修 第3张

       编者:行管失效原因很多。本文作者使用示波器测量行振荡、行推动部位的波形,快而准地找到了损坏的行管,避免了很多次损坏行管的问题。维修人员若能备一台示波器,检修疑难故障时将事半功倍。
