利用频率表修复三洋LCD-42CT8液晶电视干扰故障

2022-11-25 19:48:19  阅读 110 次 评论 0 条
摘要:

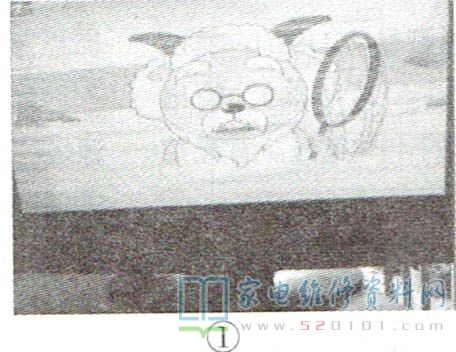

接修一台42英寸三洋液晶电视,开机后图像上有横条干扰,如图1所示。拆机检查,发现逻辑板上的芯片G15已换过;摇动屏线故障现象无变化。本着先易后难的原则,测量电源各组电压正常,逻辑板各个电压也正常。为了快速

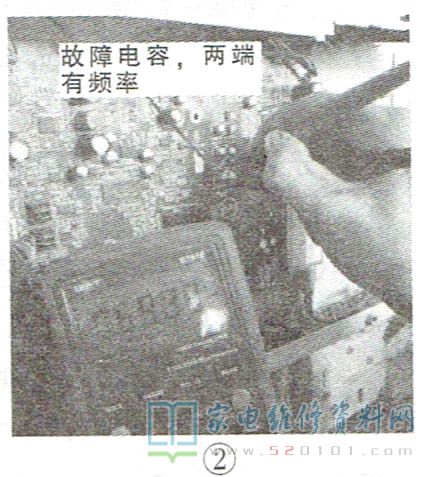

      接修一台42英寸三洋液晶电视,开机后图像上有横条干扰,如图1所示。拆机检查,发现逻辑板上的芯片G15已换过;摇动屏线故障现象无变化。本着先易后难的原则,测量电源各组电压正常,逻辑板各个电压也正常。为了快速判断故障部位,接上通用主板后开机,画面很好(所以修液晶电视有个点屏器或通用板很重要),确定是主板问题。拆开主板检查,没有发现电路板发霉或电容鼓包现象,各个线性稳压IC输出电压也都在正常范围内,但从画面来看应该是某个滤波电容不良造成的,决定用频率表测频率试一下。 测量的方法是将两表笔接到滤波电容的两端,很快测到1.8V稳压IC输出端频率为0.6889MHz,如图2所示,其他的滤波电容都是0Hz。于是拆下该滤波电容(22uF/16V),实测其容量有15.7pF。换上一只22uF的贴片电容后开机,图像正常,此时再测该电容两端的频率为0Hz。
