长虹LED42C000液晶电视开机后屏闪一下就黑屏的维修

2022-11-25 20:02:51  阅读 266 次 评论 0 条
摘要:

接修一台长虹LED42C2000型彩电,开机后屏闪一下就黑屏。此故障现象说明背光电路中振荡升压和灯串都已工作,但随后某电路停止工作或因某种原因进入保护状态,故障部位可能在过压、过流保护电路中,也有可能在灯供

     接修一台长虹LED42C2000型彩电,开机后屏闪一下就黑屏。此故障现象说明背光电路中振荡升压和灯串都已工作,但随后某电路停止工作或因某种原因进入保护状态,故障部位可能在过压、过流保护电路中,也有可能在灯供电插座或灯珠上。

     该机的电源板型号为HSS30D-2MA240 (采用NCP1251作为振荡控制电路),输出12.3V及供背光升压电路工作的49V电压。背光控制电路采用AP3064。AP3064的⑦脚为驱动脉冲输出端,驱动开关管Q401。LED灯供电自举升压电路由Q401、储能电感L402、升压管D401、滤波电容C401构成。在开机瞬间LED+电压为72V,但随后很快消失,由此怀疑电路因某种原因保护。检查接灯插座无虚接现象,于是转向检查过压及过流电路。IC⑧脚为开关管Q401工作电流检测端,外接电阻R436、R421。检查R436、R421无故障。②脚(OVP )为过压检测信号输入端,外接R429、R430、C406,经查C406漏电,换新后故障排除。实测开机时灯串电压由102V降为稳定的72V,背光稳定。

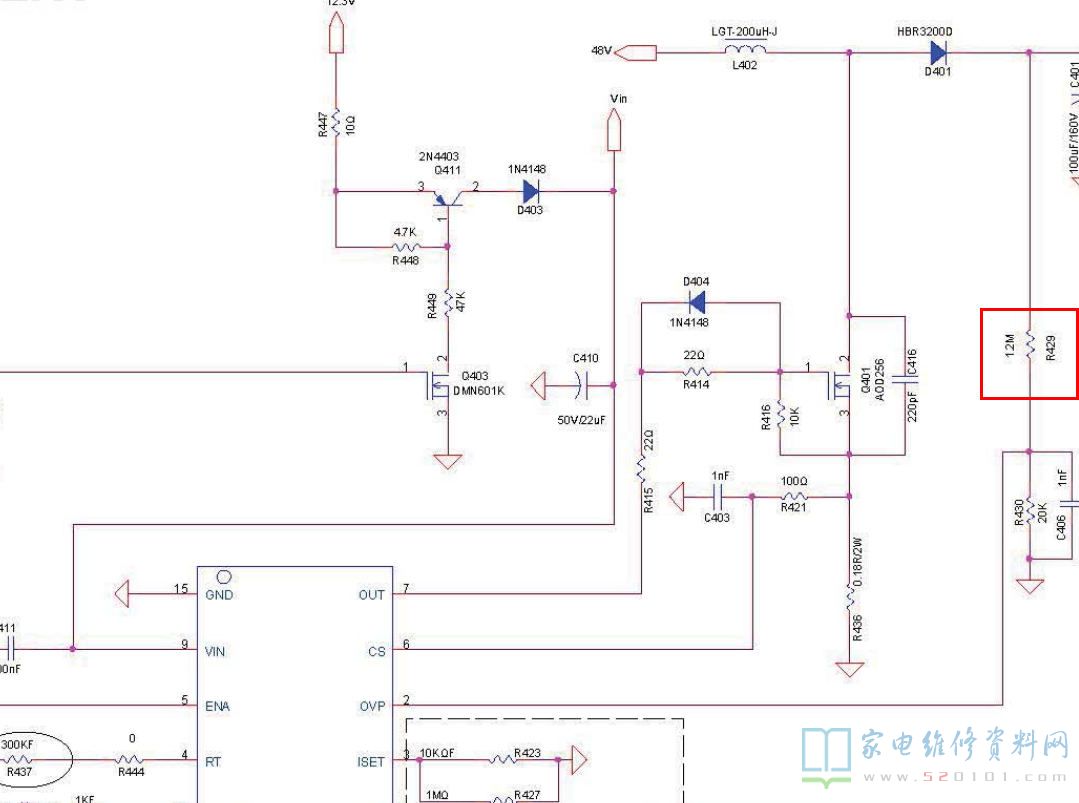

      提示:AP3064的②脚外接电阻R429( 1.2MΩ)下面的固定胶易变质漏电,引起②脚电压上升而过压保护。
