统帅LE46LNW6液晶电视不开机电源故障维修

2022-12-08 21:43:23  阅读 136 次 评论 0 条
摘要:

接修一台统帅LE46LNW6液晶电视,其采用的是LK-PL460202A电源,测量发现保险管烧了,Q2 smk1080和Q3 smk1080也烧了!手里没有,用12n60代换后,通电两管发热,快速测量两管g

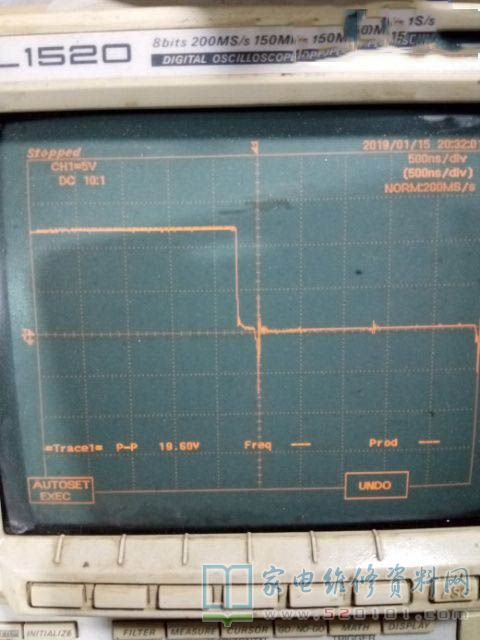

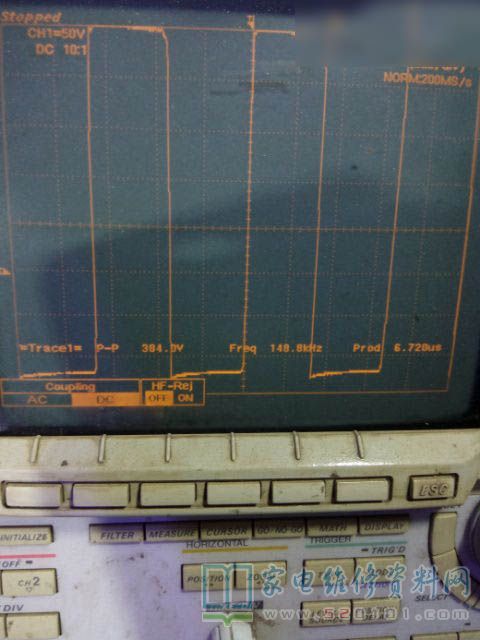

     接修一台统帅LE46LNW6液晶电视,其采用的是LK-PL460202A电源,测量发现保险管烧了,Q2 smk1080和Q3 smk1080也烧了!手里没有,用12n60代换后,通电两管发热,快速测量两管g极波形,发现上升沿不对。

统帅LE46LNW6液晶电视不开机电源故障维修 第1张

统帅LE46LNW6液晶电视不开机电源故障维修 第2张

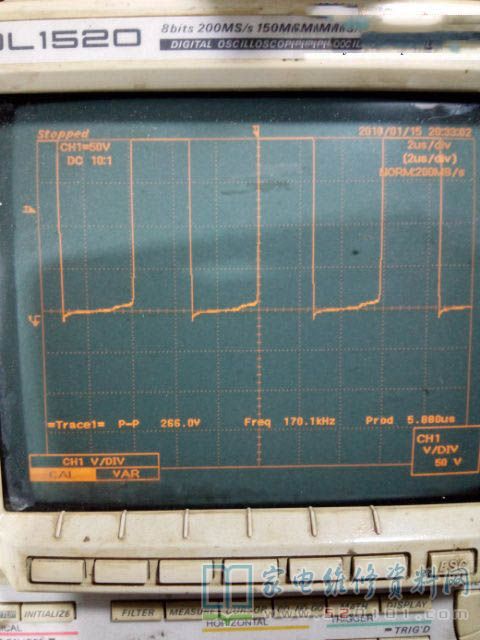

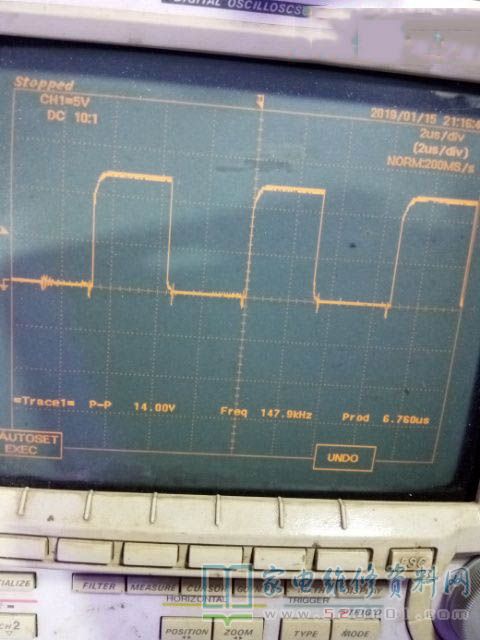

     赶紧关机,可能负载有故障,测量发现果然后级肖特基sr5200击穿了一个,换后,再测量波形,很平稳。

统帅LE46LNW6液晶电视不开机电源故障维修 第3张

统帅LE46LNW6液晶电视不开机电源故障维修 第4张
