接修一台创维55E5型液晶彩电(8S82机芯)，上电后红灯亮，按“开机”键后，红灯可变为绿灯，但二次不开机。拆机检测，电源板输出的12V电压为17V(该电源板上标注的“24V”端与12V电压输出端相通)，ENA端电压为1.9V，ADJ 端为2.9V，STB端为3.3V，IS端为3.3V，上述实测数据说明主板已发出了开机指令。

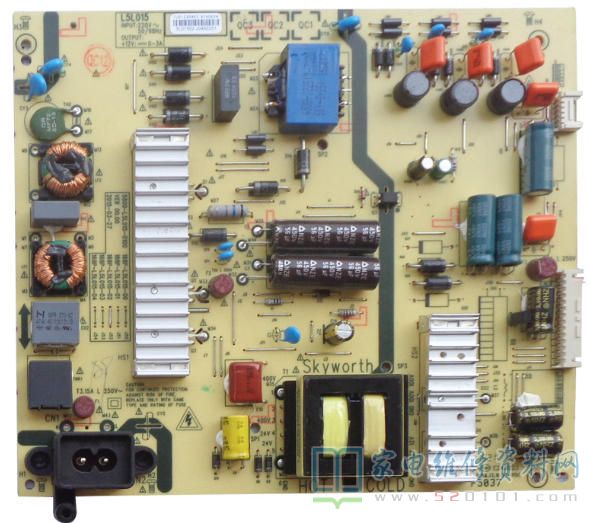

拆下电源板检查，发现背光控制芯片U1(BD9211F，18脚贴片)及3脚贴片元件U7已炸裂，从U7的中心脚接地而另一脚接光耦U6②脚这一特点来判断，U7应是三端精密稳压块TL431或AS431。继续检测，发现贴片二极管D25击穿，光耦U4①.②脚间开路，贴片三极管Q12(丝印号为2X，NPN型管MMBT4401 )短路。将上述损坏元件全部更换后，装机，上电，故障排除。
此时测得12V输出电压在待机时为11V，二次开机后为11.9V。背光输出插座①、③脚间电压为64.2V，②、④脚间电压为62.1V。
