TCL C26E320B液晶电视背光不亮的故障维修

2022-10-12 17:37:56  阅读 170 次 评论 0 条
摘要:

接修一台TCL C26E320B型液晶彩电,有伴音、无光栅,偶尔图像、伴音均正常。上电试机,背光不亮。测背光驱动电路的24V供电正常,插座P1(与主板相连)①、②、④脚电压为12V(正常),⑦脚电压为3.3

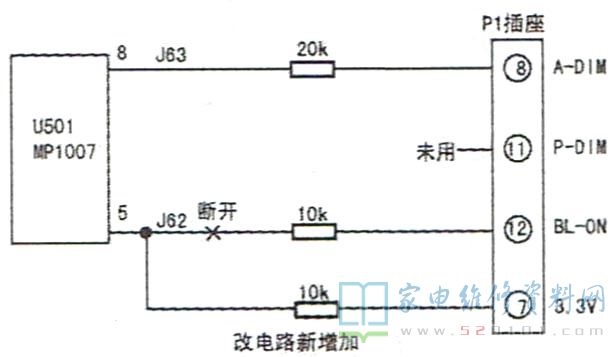

     接修一台TCL C26E320B型液晶彩电,有伴音、无光栅,偶尔图像、伴音均正常。上电试机,背光不亮。测背光驱动电路的24V供电正常,插座P1(与主板相连)①、②、④脚电压为12V(正常),⑦脚电压为3.3V(正常),⑧脚(A-DIM)电压为2.9V,11脚(P-DIM)电压为3V(实未使用),12脚(BL-ON)电压为1V(偏低)。相关电路如图1所示。

TCL C26E320B液晶电视背光不亮的故障维修 第1张

     用万用表R X 1k挡(红表笔接地)在路实测P1插座上述引脚对地电阻,⑧脚阻值为13k,①脚阻值为12k,2脚阻值为2.2k,怀疑②脚外围线路漏电,拔下P1插座再测,证实主板的确漏电。

     为节约时间,决定改动电路:用一只10k电阻,一端接3.3V供电端⑦脚,另一端接J62跨线(与U501的⑤脚相连),并断开J62跨线。通电试机,BL-ON电压为2.61V,图像正常,故障排除。
