用巧改法修复创维42E615L液晶电视背光不亮的故障

2022-09-11 18:03:54  阅读 184 次 评论 0 条
摘要:

如果遇到背光不亮需检查以下四个电路:一是电源电路,二是背光ON/OFF和调光信号电路,三是保护电路,四是LED灯串电路。测量背光板的24V供电正常,主板发出的背光ON信号电压为3.2V,调光信号电压为2V

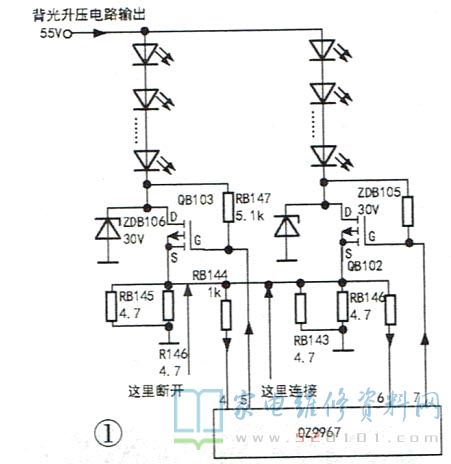

       如果遇到背光不亮需检查以下四个电路:一是电源电路,二是背光ON/OFF和调光信号电路,三是保护电路,四是LED灯串电路。测量背光板的24V供电正常,主板发出的背光ON信号电压为3.2V,调光信号电压为2V,均正常。该背光板驱动6路灯串,在拔下灯串和背光板的连线时,发现一只贴片元件已烧焦,实绘相关电路如图1所示。

用巧改法修复创维42E615L液晶电视背光不亮的故障 第1张

      烧焦元件的位号是ZDB106,估计是一只稳压管。拆下旁边完好的ZDB105,测其稳压值为30V。因ZDB106被烧焦,说明QB103的s极出现过大于30V的高电压。引起该点电压过高的原因只有一个,该路LED灯珠短路。断电测量,该路灯串正反向电阻均为0Ω,因此烧坏ZDB106是必然的。同时,55V电压通过RB147进入背光控制芯片OZ9967的⑤脚。仔细看芯片表面,在⑤脚位置有一个烧焦的小洞,该芯片必坏无疑。

       因拆开屏换灯串很麻烦,且风险较大,如果只是断开短路的灯串,由于芯片④脚得不到该灯串的电流信号,芯片要进入保护状态,所以更换芯片后,把RB144和RB145、R146的连线断开,改接到QB102的D极(或直接连接芯片④、⑥脚),这样芯片④脚检测的是另一路正常灯串的电流反馈信号,芯片能正常工作。经上述处理后开机,背光正常点亮,虽然屏幕右则图像稍暗,但基本不影响收看客户认可。LED灯珠要求使用恒流驱动,背光亮度调节并不是改变LED灯珠电流大小,而是调节LED灯珠的发光时间,这样可以保证在不同亮度下彩色色调一致。本机的亮度和恒流调节功能由02Z9967和QB103等(6只P沟道型场效应管)完成,恒流值由RB145、RB146的阻值决定,两者是反比例关系。

       厂家为了使电视机图像鲜艳亮丽,对比度高、黑白分明,通过LED灯珠的电流值较大,加之许多用户有意无意的把背光亮度调到最高,这无形中缩短了灯珠的寿命。实际上,当通过LED的电流达到一定值以后,再增大灯珠电流,发光亮度增加极小。笔者尝试将恒流控制电阻RB145、RB146的阻值增加一倍,背光的最高亮度明显下降,但图像质量客户完全能接受。这样处理后既可大大延长灯珠寿命,又能降低背光板和电源板的负载,从而降低故障率。另外,本机背光板和逻辑板之间有连线。修复后拔下该连线,背光板不工作,这说明该类背光板是否启动还受逻辑板发出的信号控制。

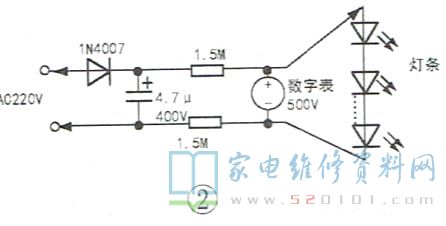

       为了不开屏对灯串进行检测,可自制一小工具,如图2所示。

用巧改法修复创维42E615L液晶电视背光不亮的故障 第2张

       虽该工具供电直接取自市电,但+、-输出端均串有一只1.5MΩ隔离电阻,短路电流仅100uA, 即使手指直接接触输出端;也不会触电。只要流过LED灯珠的电流达到20pA,LED灯珠就能亮,但发光亮度很低,隔了液晶屏基本看不见亮光。另外,因为每一路灯串的灯珠个数是一样的,所以数字表的读数应基本一致,如果有差别,则读数小的一组灯珠有短路,短路的灯珠越多读数越小,而且可以估计一串大概有多少灯珠,有几个短路,比如:机器有四组灯串,三组读数是30V,一组读数是27V,则可以估计出一组灯串有10只灯珠,其中一组中有1只灯珠短路。如果某一组读数远大于其他组,则可判断该组灯串有短路。
