TCL L24F19液晶电视背光一闪即灭的故障维修

2023-02-16 17:38:52  阅读 218 次 评论 0 条
摘要:

接修一台TCL L24F19型液晶彩电,开机背光一闪即灭,伴音小且沙哑。打开机壳,通电测主滤波电容C36( 150uF/450V)两只引脚电压为300V,正常。该电源无功率因数校正电路PFC。测次级5V供电,

        接修一台TCL L24F19型液晶彩电,开机背光一闪即灭,伴音小且沙哑。打开机壳,通电测主滤波电容C36( 150uF/450V)两只引脚电压为300V,正常。该电源无功率因数校正电路PFC。测次级5V供电,正常,但12V供电偏低为10V,由此可判断电视机背光不亮故障应该出在电源电路。
       断电,观察12V滤波电容,发现C18、C42、C43、C48(均为680uF/25V )顶部均有轻微鼓起,且都在两散热片之间。因该机型待机时不能关断主电压,(12V),滤波电容长时间受热易变质,用1000uF/35V电容代换后,通电试机,背光点亮,图像伴音均正常,故障排除。
       体会:液晶彩电背光不亮,并不一定是背光电路出故障,电源电压不正常照样可导致背光故障,因此对维修人员来讲,正确的检修思路,才能少走弯路,提高维修质量、效率。

       提示:整机功耗超过55W时,通常要加PFC校正电路。

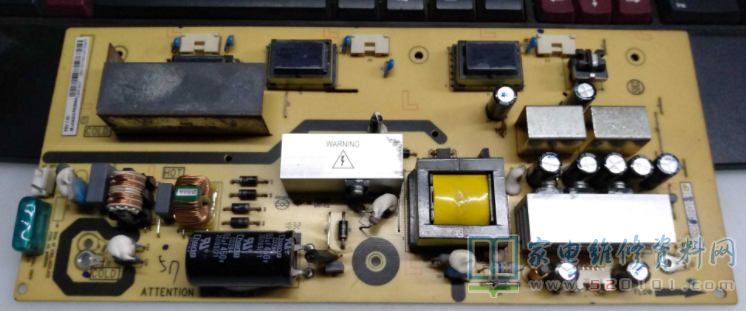

TCL L24F19液晶电视背光一闪即灭的故障维修 第1张
