创维32L01HM液晶电视指示灯不亮的电源板维修

2023-02-16 17:46:42  阅读 328 次 评论 0 条
摘要:

接修一台创维32L01HM型液晶电视机,无图像无伴音,无光栅,电源指示灯不亮。拆开机壳通电,测5V待机电压为3.5V,偏低;断电,测整流二极管D610正常,滤波电容C649(680uF/10V)外表看正常,由

        接修一台创维32L01HM型液晶电视机,无图像无伴音,无光栅,电源指示灯不亮。拆开机壳通电,测5V待机电压为3.5V,偏低;断电,测整流二极管D610正常,滤波电容C649(680uF/10V)外表看正常,由于该电容贴近散热片,根据以往经验,果断将其更换。再通电,测5V待机电压正常;断电,在12V、24V端分别接上一只直流灯泡作假负载,再在插座CN606的+5V与ON端接一只1kΩ电阻,强制开机,灯泡点亮,测12V、24V电压均正常。断电,去掉假负载,将电源板装回电视机。通电试机,图像伴音出现,故障排除。

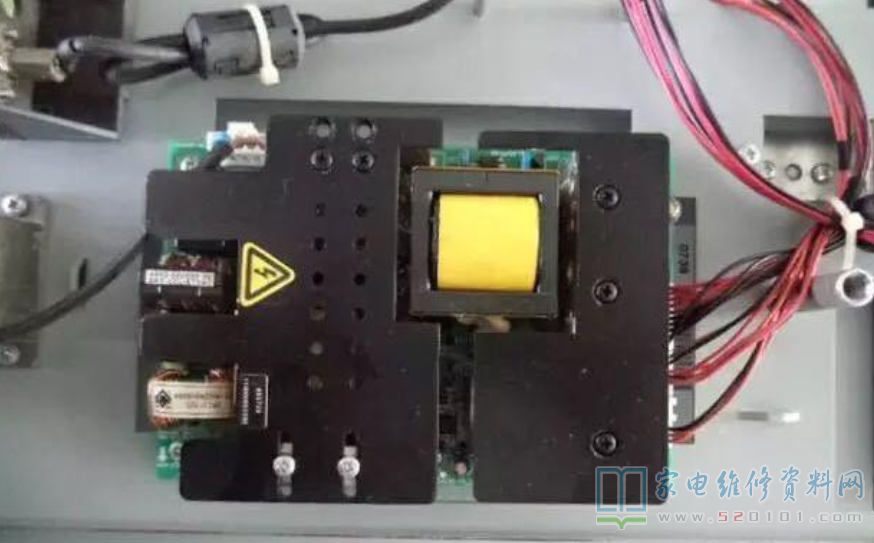

        该机电源板型号为:5800-PLCD26-01

创维32L01HM液晶电视指示灯不亮的电源板维修 第1张
