TCL L46E5500A-3D液晶电视图像局部发黑的维修

2023-02-21 19:27:41  阅读 12 次 评论 0 条
摘要:

接修一台TCL L46E5500A-3D液晶电视(MS801机芯),故障表现为通电试机,一个小时后屏幕左上角发黑。打开机器待故障出现时测量背光板到灯条上的电压,该背光板到屏内LED灯条供电共有4组,除供电

      接修一台TCL L46E5500A-3D液晶电视(MS801机芯),故障表现为通电试机,一个小时后屏幕左上角发黑。打开机器待故障出现时测量背光板到灯条上的电压,该背光板到屏内LED灯条供电共有4组,除供电外每组线上有4个电感。出故障时第3组上的4个电感L7、L8、L9、L10两端电压均为0V,而相应的其他3组外接4个电感上4路电压为1.1V、1.2V、1.3V、1.4V。该4路电压分别由U1( OZ9909TN )控制3和4路,u2( OZ9909TN)控制1和2路,为尽快圈定工作范围,将U1和U2对调后故障区域会有所改变,由此确定U1(OZ9909TN )是有问题的。网购OZ9909TN后上机试机一天故障再未出现。

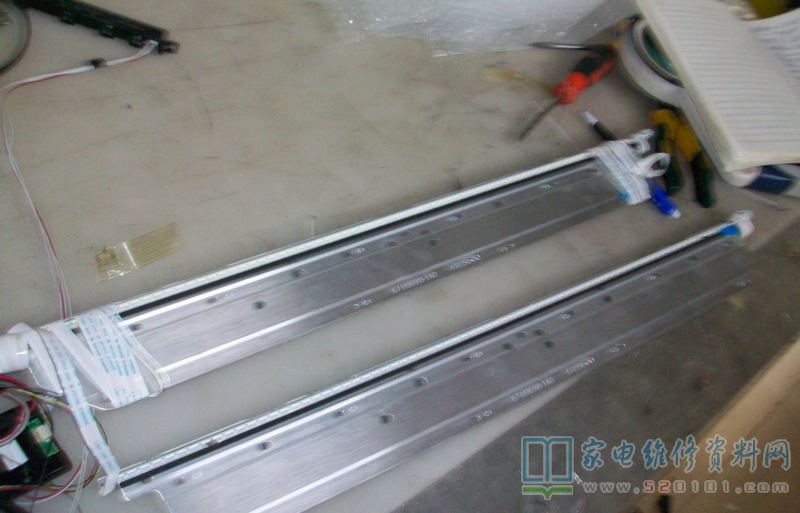

TCL L46E5500A-3D液晶电视图像局部发黑的维修 第1张

TCL L46E5500A-3D液晶电视图像局部发黑的维修 第2张
