海尔L32N01液晶电视黑屏的故障维修

2022-11-20 19:21:41  阅读 134 次 评论 0 条
摘要:

接修一台海尔32英寸液晶电视,用户反映不定时黑屏(有声音、无图像)。开机测试,通电瞬间屏亮一下就灭。检测数字板发出的电源、背光开信号及调光信号均正常,判断问题出在CCFL驱动及保护上。用示波器测试逆变背光电

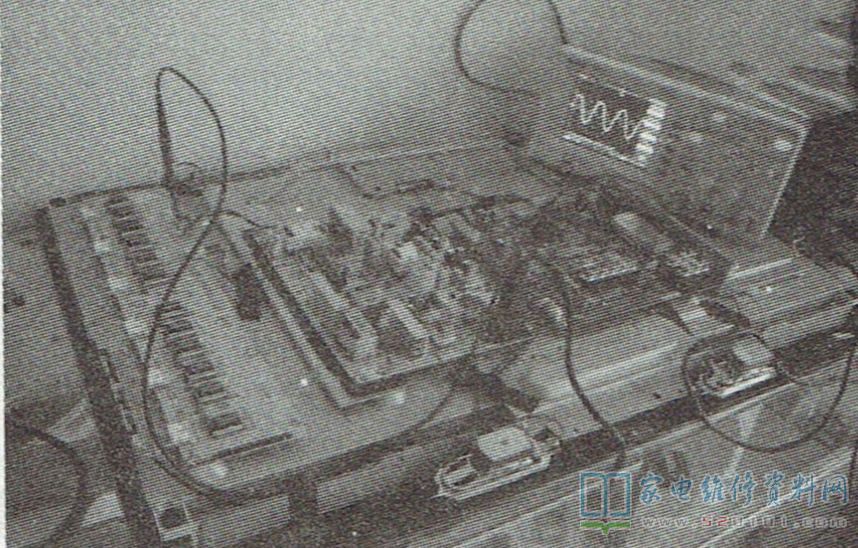

     接修一台海尔32英寸液晶电视,用户反映不定时黑屏(有声音、无图像)。开机测试,通电瞬间屏亮一下就灭。检测数字板发出的电源、背光开信号及调光信号均正常,判断问题出在CCFL驱动及保护上。用示波器测试逆变背光电路上的IS1、IS2信号正常,但VS电压为2.7V,偏高。测量C8801两端电压正常。断开C8823后开机,背光不再熄灭,这时用示波器分别测试D8808、D8809、D8813、D8811、D8812、D8820、D8821一端的波形,如图1所示,发现D8821的波形幅度偏高,经查C8818断裂,换新后开机,故障排除。

海尔L32N01液晶电视黑屏的故障维修 第1张
