康佳LED50K35A液晶电视黑屏的故障维修

2022-12-14 19:00:50  阅读 240 次 评论 0 条
摘要:

接修一台康佳LED50K35A型液晶彩电(板号:35020376),故障表现是背光不亮,黑屏。上电开机,测量12V电压为11.5V,偏低;二极管VD753的负极电压为47V,不正常。分析认为此故障原因有两

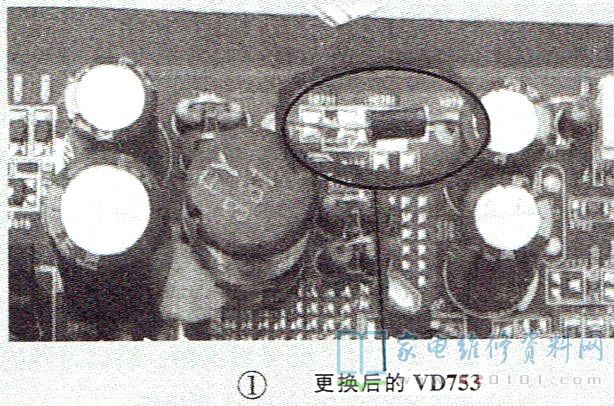

      接修一台康佳LED50K35A型液晶彩电(板号:35020376),故障表现是背光不亮,黑屏。上电开机,测量12V电压为11.5V,偏低;二极管VD753的负极电压为47V,不正常。分析认为此故障原因有两种可能:一是稳压电路出现故障二是负载过重,如后级有短路元件。断电,用万用表的电阻挡测量12V整流二极管的正、反向电阻均正常,但VD753的正、反向电阻均超过02。拆下VD753测量,VD753短路,如图1所示。

康佳LED50K35A液晶电视黑屏的故障维修 第1张

      换上同型号二极管后上电开机,屏亮,故障排除。后来发现,因VD753击穿而导致黑屏是该型机的一个通病,实修中先测量VD753的正、反向电阻,往往会起到事半功倍的效果。
