创维29T83HT彩色电视机+B保护电路的故障维修

2023-02-15 19:03:57  阅读 242 次 评论 0 条
摘要:

创维29T83HT彩电属6T18机芯,故障现象为开机后有声无光。开盖,测其行管已击穿,+B限流电阻R301 (0.22Ω )烧引起行管击穿的原因很多,先查+B 140V正常,再查逆程电容时发现C317的一个引

        创维29T83HT彩电属6T18机芯,故障现象为开机后有声无光。开盖,测其行管已击穿,+B限流电阻R301 (0.22Ω )烧引起行管击穿的原因很多,先查+B 140V正常,再查逆程电容时发现C317的一个引脚焊锡有一圈很微小的裂缝(用放大镜观察),可能它就是击穿行管的原因。换新行管后为防有其他隐患,再加并一只4700pF逆程电容,+B限流电阻先用一只60Ω/30W 电阻代替,开机,机器顺利启动,因高压较低行幅较大图像很暗,减小逆程电容为1800pF,限流电阻用10Ω的,图像趋于正常,但发现开机仅两三分钟就自动待机了,要拔电源才能再启动,启动后又能工作一会,但工作的时间并无规律,以为还有其他隐患。检查行反馈电容C313、C314和行扫描其他电容以及上下枕校管均完好,扩大检查范围把行推动电路ABL电路、CPU供电、晶振、复位、键控全检查一遍,完好,一无所获。冷静后分析认为引起上述情况应是保护电路误动作所致。
        查6T18图纸,发现该机有高压超压保护X-RAY,现在高压明显偏低应该与之无关。试断开TDA9116 25脚外接的R342,故障依旧,说明此故障与x射线保护确实无关。还有ABL束流保护,测高压包ABL引脚电压在8V左右,也应是正常的。仔细观察图像,发现当画面较暗时不停机,一旦出现较亮的画面马上待机。开机,用调节加速极电压来控制屏幕亮度,发现画面一直处于暗图像状态就不停机,一旦把亮度调高一点(还没到正常收看的亮度)故障马上重现,这似是ABL起控太早引起,但前面已经测过ABL电压是正常的,另一个可能是亮度提高后+B电流增加引起保护电路动作。查图纸和实物,+B限流电阻R301并没有连接保护电路,维修又失去方向。

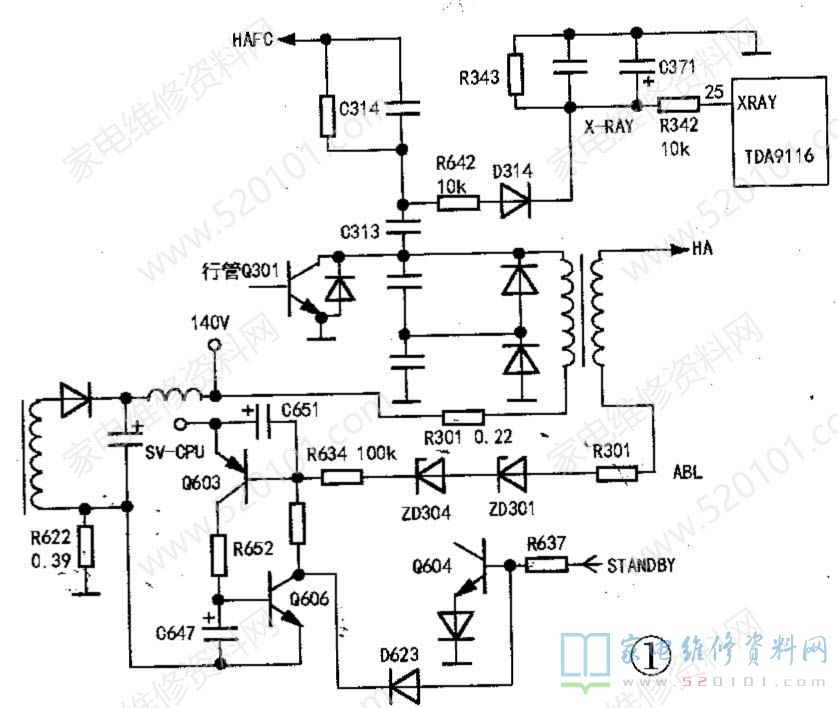

        再次细查ABL保护电路(由Q603和Q606组成的模拟可控硅电路),从图纸上看这个保护电路只监测ABL电压,Q606的e极通过电阻R622 (0.39Ω/2W )接地,根据电路分析R622是+B电流取样电阻,串联在+B供电回路的负端,如图1所示。

创维29T83HT彩色电视机+B保护电路的故障维修 第1张

        当该电阻上的压降(下正上负)达到Q606的导通电压(约0.65V)时,模拟可控硅导通使STANDBY(开/待机控制端电压变低,整机回到待机状态。拆下R622,测阻值已变大到1Ω,这样刚启动和亮度较暗时还能工作,亮度升高+B电流增加就要进入保护状态。

       小结:行管击穿时大电流把R301烧断,R622虽未烧断但阻值增加引起本故障。CRT彩电+B保护取样电路大多设置在+B正端回路,本例设在负端回路较少见,故图纸和实物的不一致导致维修走了许多弯路。
