日立C25M8A彩电自动关机的故障维修

2022-11-03 17:56:49  阅读 150 次 评论 0 条
摘要:

接修一台日立C25M8A彩电,开机后无规律出现自动关机现象,短则10分钟,长则1小时;关机后再按遥控器上的开/关键,又可开机,随后故障重现。分析检修:在故障出现时,测得开关电源输出的115V、5V 30V

      接修一台日立C25M8A彩电,开机后无规律出现自动关机现象,短则10分钟,长则1小时;关机后再按遥控器上的开/关键,又可开机,随后故障重现。分析检修:在故障出现时,测得开关电源输出的115V、5V 30V直流电压均正常,但经过三极管Q951后的12V电压降为0V,据此判断故障系扫描系统保护电路起控所致。

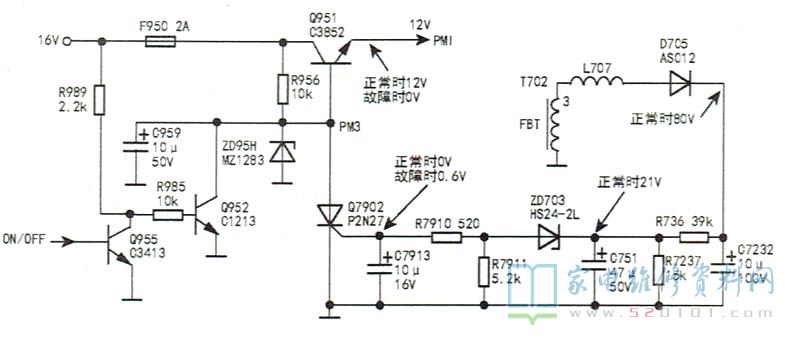

日立C25M8A彩电自动关机的故障维修 第1张

      该机扫描系统设有多种保护电路,其取样电压都送往可控硅Q7902的控制板。当出现异常时,可控硅Q7902触发导通,Q951 截止,从而关断12V电压输出,使行振荡电路停止工作,以实现保护功能。在出现故障,时,测得Q7902的控制极电压为0.6V(已起控),正常时应为0V。依次断开五种保护电路中的取样元件(ZD709、ZD6201、R7238、D606、ZD703 )开机,发现在焊开ZD703后故障消失,这说明ZD703这路异常,如图1所示。焊下ZD703(原型号是HS24-2L)用万用表检测,其正反向阻值正常,且很稳定。用一只24V/0.5W的稳压二极管代换后试机,故障排除。估计原稳压二极管的稳压性能不良。
