创维25T88HT液晶电视(6P18机芯)开机三无的故障维修

2022-11-03 17:41:52  阅读 98 次 评论 0 条
摘要:

接修一台创维25T88HT型彩电,三无,机内有

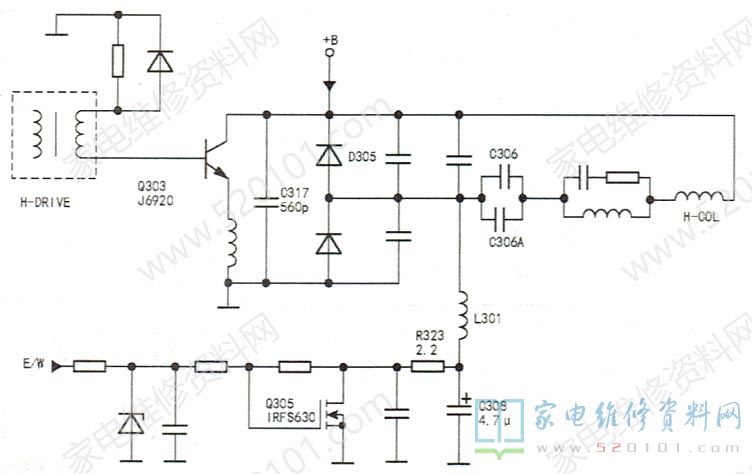

      接修一台创维25T88HT型彩电,三无,机内有"吱吱”声。拆机检查,发现逆程电容C317( 560pF )烧黑短路,如图1所示,换上一只680pF/2kV电容后开机,故障依旧。测行管c极对地短路,进一步检查发现上 下阻尼二极管D304(LG168 )D305(BY459)皆击穿。阻尼管损坏通常是S校正电容失效或高压包损坏引起,于是重点检查s校正电容,发现C306A (27nF) 短路。由于C306A短路,行逆程高压直接加到阻尼下管,导致下阻尼管过压损坏,下阻尼管损坏后行逆程高压直接加到上阻尼管两端,导致上阻尼管随即损坏。当然,下阻尼管短路后行逆程等效电容会变大,导致高压略微下降,同时行振荡时间常数也会发生变化,导致高压发生变化,行电流会显著增加。更换C306A后试机,发现行幅变小而且枕形失真,表明枕校电路有问题。在路测枕校管Q305( IRFS630 )无明显异常,枕校电阻R323(2.2Ω)开路,更换R232后试机,行幅基本正常但枕形失真依旧。

创维25T88HT液晶电视(6P18机芯)开机三无的故障维修 第1张

       按本机“音量-”将音量减小到0后,按遥控器上的屏显键进入总线,调节行线性参数无任何反应,调节场线性参数有反应,这说明硬件有问题。拆下枕校电容C308(4.7uF)检测正常,枕校电感外观无明显过热迹象,开机时测C308正极电压约10V,偏低,怀疑枕校管有问题。拆下测量各极间有不同程度漏电现象,换新后并进入总线调整,故障排除。
