清华紫光HT260WXC-100液晶电视自动关机的故障维修

2023-02-16 16:56:45  阅读 124 次 评论 0 条
摘要:

接修一台清华紫光26英寸液晶彩电,客户述说开机后红灯亮,二次开机后红灯转蓝灯,有正常的图像和伴音出现,但无规律自动关机,待机红灯亮,再开机后又能观看一会儿。故障反复出现,影响正常收看。.打开机器后盖,里面

       接修一台清华紫光26英寸液晶彩电,客户述说开机后红灯亮,二次开机后红灯转蓝灯,有正常的图像和伴音出现,但无规律自动关机,待机红灯亮,再开机后又能观看一会儿。故障反复出现,影响正常收看。.打开机器后盖,里面只有主板和电源升压一体板两块板子,电源升压一体板型号为LK-P1260412A,其输出有5V、22V、12V三组电压,该机只用了12V 输出,测其正常,BL-ON为低电平,无开机高电平,推测故障可能在主板电路。

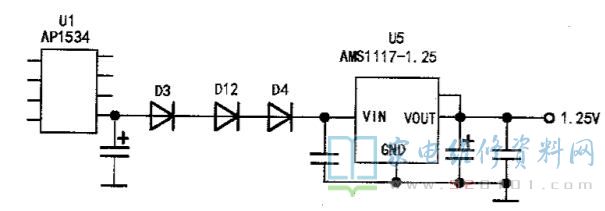

       该主板为深圳鼎科公司的TSUX6V6.0-E型主板,在故障时速测板上U5( AMS1117-1.25),无1.25V输出,输入端电压从0.8V渐渐上升为2.7V。当其升为2.7V时,U5也有1.25V正常输出,二次开机后电视又可正常工作-会。U5的输入前端是由D4、D12、D3三只1N4007串联组成的降压电路(如图1所示)。正常时D3正极为5.06V,负极为4.15V,出现故障时测D3 正极5.06V(正常),而负极电压快速下降后慢慢上升为4.15V,显然是D3不良。用一只优质1N4007代换D3 后,电视机工作一直正常,前述故障不再出现。电路中采用D3.D12、D4的目的是降低U5输入端电压值。若这几只二极管中某只热稳定性不好,则会使后端DC-DC 输出电压不稳定,从而导致电视工作不稳定。
