LG V7等离子屏的自检方法

2013-10-12 05:32:49  阅读 92 次 评论 0 条
摘要:

概述:LG 屏的自检方法主要是直接把AC 220V 接在屏电源板上,在电源板上直接或用2K 的电阻将5V 短接至VS-on 或调节拨动开关,再短接逻辑板上相关测试点。 针对LG V7等离子屏的自检:方法一:将电源

概述:LG 屏的自检方法主要是直接把AC 220V 接在屏电源板上,在电源板上直接或用2K 的电阻将5V 短接至VS-on 或调节拨动开关,再短接逻辑板上相关测试点。

针对LG V7等离子屏的自检:
方法一:将电源板上的SUB 模块上的SW601 的AUTO 端与中间的两个针短接;

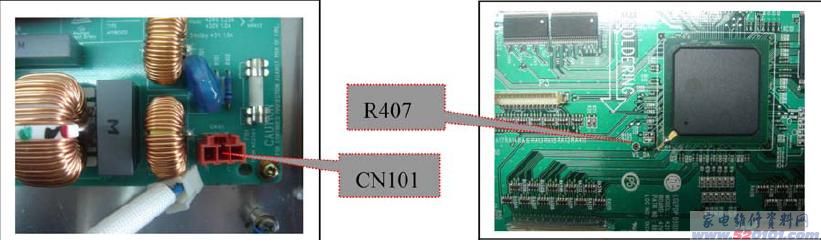

方法二:将电源板上的开关SW601 拨到AUTO 端;  将逻辑板上的电阻R407 取掉(下右图);  把AC 220V 直接接在电源板插座CN101 上(下左图),屏幕显示滚动测试画面(各种测试卡),说明屏和屏上组件组件正常。
LG V7等离子屏的自检方法 第1张
