索尼该系列系统的机芯为AZ2G,以KDL-40EX520为例,它主要由LED屏、逻辑板、电源GE3A板、BATV板(主板)、开关板HLR2板(LED指示灯板)板、左右扬声器等组成,本文对该系列平板的维修进

      索尼该系列系统的机芯为AZ2G,以KDL-40EX520为例,它主要由LED屏、逻辑板、电源GE3A板、BATV板(主板)、开关板HLR2板(LED指示灯板)板、左右扬声器等组成,本文对该系列平板的维修进行总结,供大家参考。

1.网络连接家庭网络(参照有线或无线路由器要求设置)

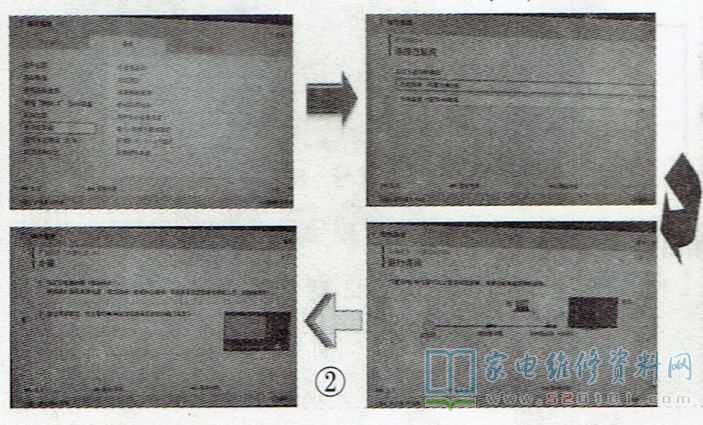

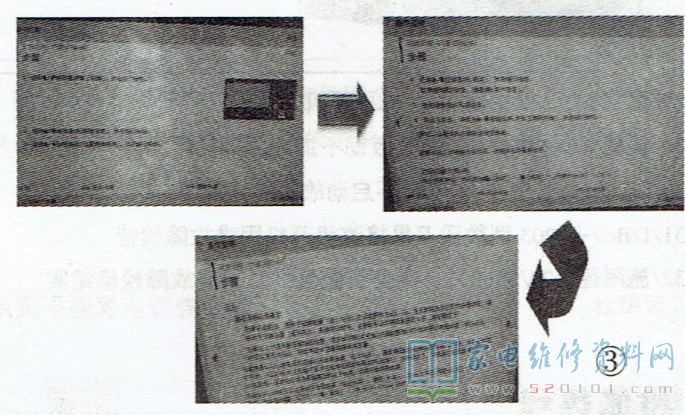

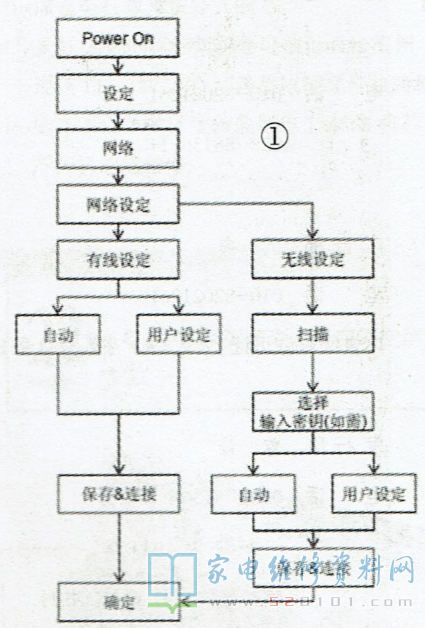

      畅通情况下,在本机LAN口直接插入网线或USB口插入无线网卡,按照屏幕提示进行操作。网络连接流程方框图如图1所示,网络连接步骤示例图(HX750 )演示操作,如图2、图3所示。

索尼EX420/EX520/EX720系列液晶电视速查速修 第1张

索尼EX420/EX520/EX720系列液晶电视速查速修 第2张

索尼EX420/EX520/EX720系列液晶电视速查速修 第3张

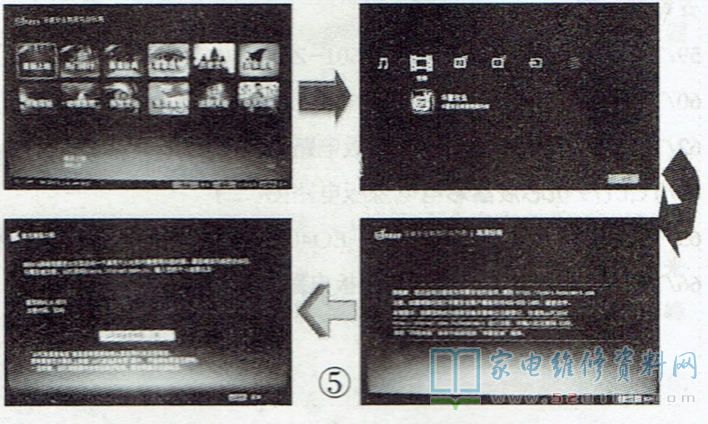

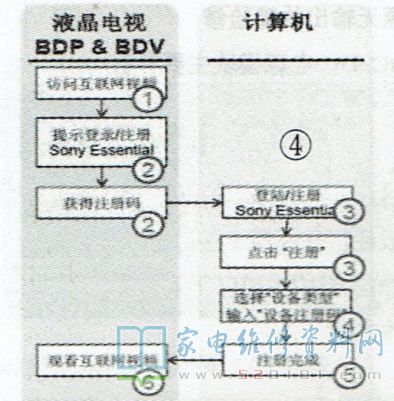

     提示:电视机的网络设置正常后,则需进行电视机注册,否则无法上网。注册操作:访问华数网络视频一在华数主页里点击视频一获得注册码一登录http://internet.sony.tv/wasu注册一+选择“您是第一次使用MYEssentials顾客登记吗?”- +然后输入相关信息,开始注册- +设备类型选择“Bravia互联网电视机”- +输入之前电视机显示的注册代码,点击“继续”,操作示意图如图4所示,HX800型机注册步骤如图5所示,然后就可以观看网络视频了。

索尼EX420/EX520/EX720系列液晶电视速查速修 第4张

索尼EX420/EX520/EX720系列液晶电视速查速修 第5张

2.维修模式

       打开主电源开关,在待机模式下,依次快速按遥控器(型号:RM-SD012)上的“屏显、5、音量+、电视电源”键即可进入工厂模式,遥控关机退出。

      (1)服务模式进入

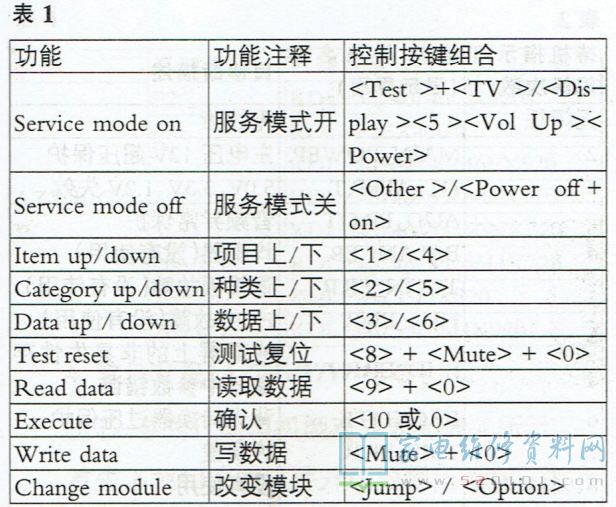

      服务模式后是“Digital"服务模式。无论何时按“OPTIONS(选项)”还是“JUMP(跳)”,每一种服务模式都会改变(“Digital"- "Chassis"- "VPC"),如图6所示。遥控器上的组合键选择功能如表1所示。

索尼EX420/EX520/EX720系列液晶电视速查速修 第6张

索尼EX420/EX520/EX720系列液晶电视速查速修 第7张

(2)白平衡调整

       改变为“VPC"服务模式(“006 WB"种类):按遥控器_上数字“1或4”键,选择“WB"菜单;按“3或6”键,把数值范围调整在0~255之间;按“静音+0”键保存数据,此时屏显“SERVICE" ,显示正在“WRITE"程序过程,稍后返回为"SERVICE“模式,意味读写过程完成。改变为“Digital"服务模式的操作:按遥控器上数字“2或5”键,选择“003DIG_SRVMODE"种类;按“0”键,进入“TEST PATTERN(测试图案)”模式;确认数字“1"旁边的“*”符号,并按“1、2"进入"Video TEST PATTERN";按“7或8”键,选择"test pattern" ;按“1、2”键两次,此时显示"VCOMTEST PATTERN"。

        改变,为“VPC"服务模式的操作:按遥控器上数字“2或5”键,选择“*002 vCOM"种类;按“1或4”键,选择“000 ENABLE(使能)"项;按“3”键,,把ENABLE项从“0”改为“1"(按“6”把“1”改为“0”,遥控器上“mute+0”键,绿色"SERVICE”变成红色“WRITE",表示正在读写过程;稍后红色“WRITE”变成绿色“SERVICE" ,此时读写成功),再进入“enable vcoM"调整;按“1或4”键,,选择“001 ADJUST"项;按“3或6”键调整数据,直至闪烁最少;当图像“OK"后即调整完成。

(3)设置运行条件

        移动到"Digital"服务模式:按“8*键,此时显示绿色"SERVICE",后改成绿色"RST-" ;按"Mute"键,增加绿色“EXE",随后变成绿色"RST-" ;按“O"键,绿色"EXE-RST"变成红色“EXE-RST",表明正在读写程序;稍后红色“EXE-RST"变成绿色"SERVICE" ,且LED全亮,表明读写程序完成。另一种方式:进入服务模式设置运行条件W/O,既遥控器上的“向上”键+面板前的“电源”键。

索尼EX420/EX520/EX720系列液晶电视速查速修 第8张

(4)保存修改数据

        “Classis"或"VPC" :service mode的改变及数据读写:按遥控器上的"mute"键,把显示绿色的“SERVICE"变成绿色“WRITE" ;按遥控器上的“0 或enter" 键,绿色“WRITE"变成红色“WRITE",表示正在读写过程;稍后红色“WRITE"变成绿色“SERVICE" ,此时读写成功。改变数据后电视机必须重新启动。

3.自检(自诊断功能)

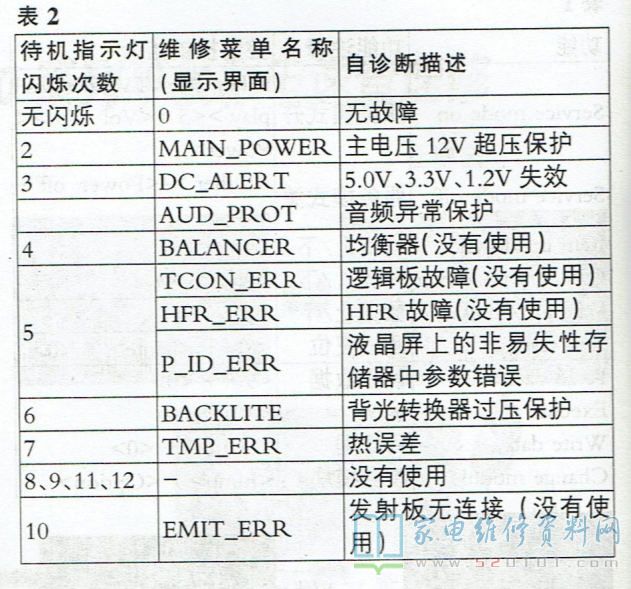

        待机指示灯闪烁,如“有时关机”或“有时屏幕不显示"等这些无法确定的故障状态,屏幕无法显示,但之前故障有些会显示出来。当故障出现时,待机LED指示灯将会按照-定的次数闪烁来表示可能的故障部位原因;如果故障在一个以 上,LED将先识别故障类别,将诊断项目的所有结果都显示在屏幕界面上,如表2所示。

索尼EX420/EX520/EX720系列液晶电视速查速修 第9张

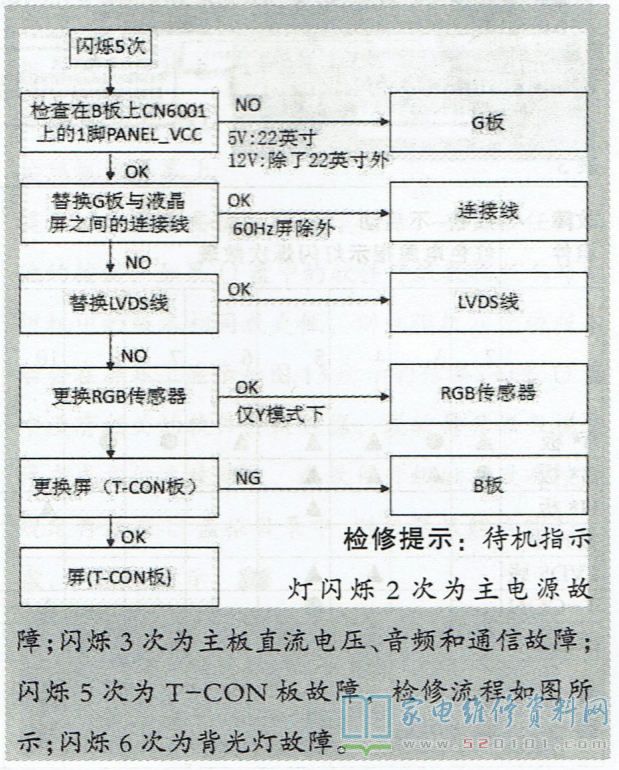

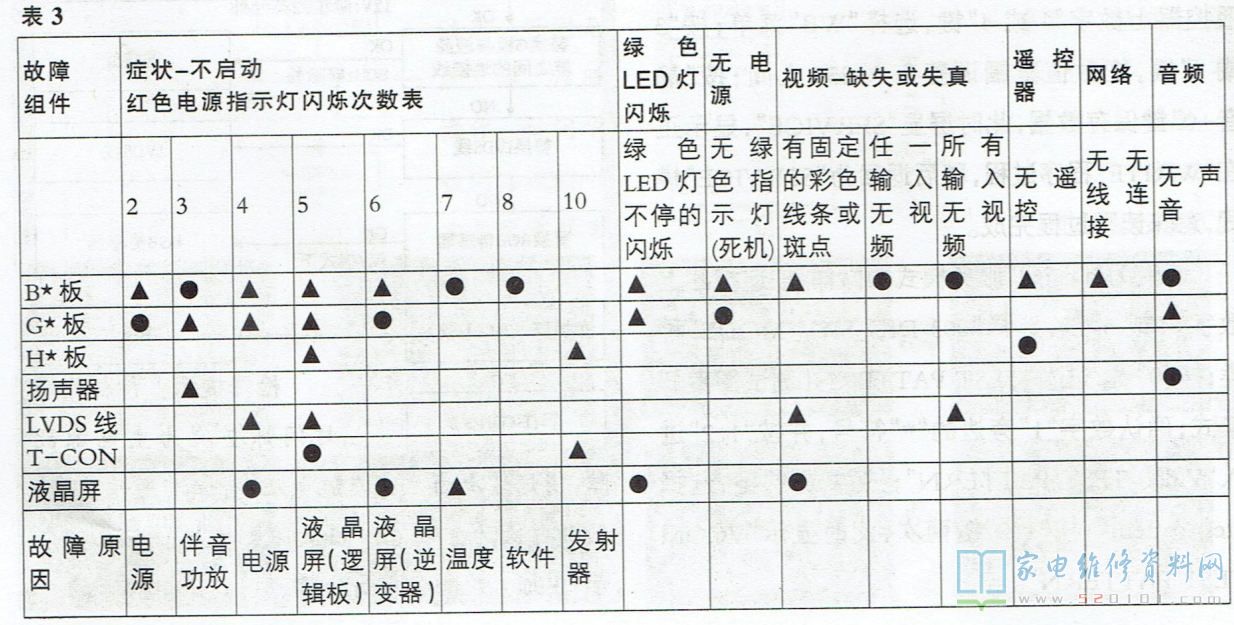

        自检项目显示在屏幕上的诊断结果不会自动清除,始终停留在自我诊断屏幕上,当完成修理|后,需进行显示结果清零(故障历史记录和数量:按数字“8、0”键;液晶屏运行时间:按数字“7、0”键),如图7所示。故障速查表如表3所示。

索尼EX420/EX520/EX720系列液晶电视速查速修 第10张

索尼EX420/EX520/EX720系列液晶电视速查速修 第11张

4.软件升级

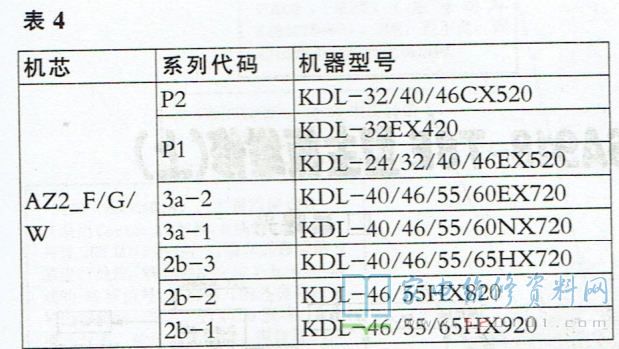

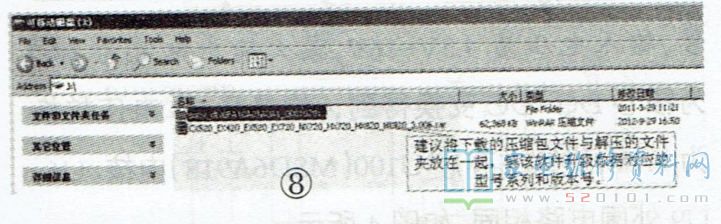

        (AZ2G/E/W机芯)机芯、系列代码与机型对应表如表4所示。首先下载相应的软件升级数据压缩包,并存放到U盘的根目录中(插入机器能识别的U盘都可以使用,将U盘在电脑中进行格式化,文件系统为“FAT”和“FAT32"都可以)。升级压缩文件为CX520__ EX420_ EX520_ EX720 NX720_ HX720_ HX820_ HX920_ x.xXx.rar( 各机型的升级文件名均一-致,只是后面的“x.xx."四位数字不同,代表软件版本),如图8所示,解压后的文件名为sony_ dtv0FA10A01A0A1_ 00010201。

索尼EX420/EX520/EX720系列液晶电视速查速修 第12张

索尼EX420/EX520/EX720系列液晶电视速查速修 第13张

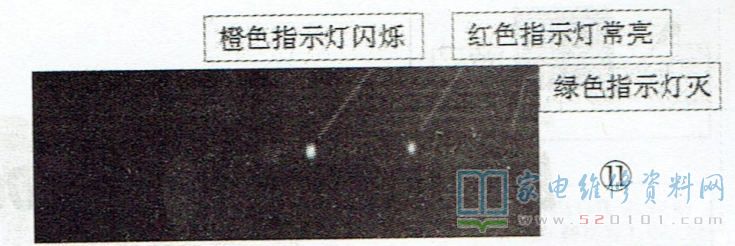

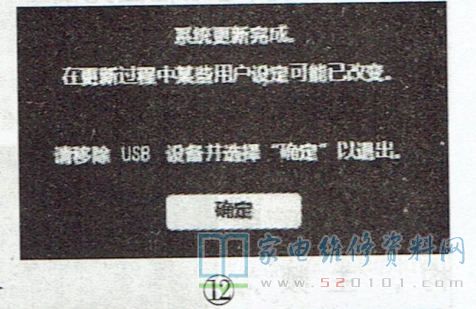

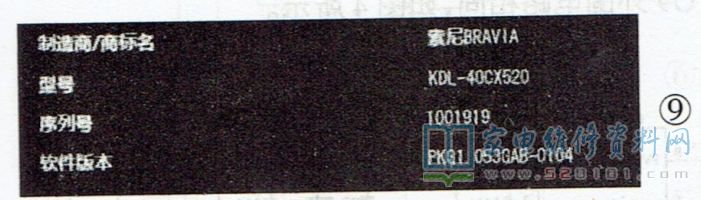

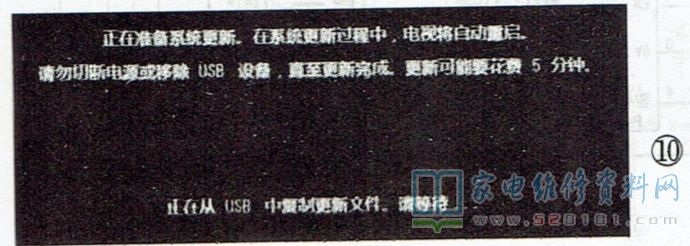

         打开“用户菜单一设定+产品支持- +系统信息”,本文以KDL-40CX520为例,该机的软件版本为1.053,如图9所示。开机前拔掉电源线,断开所有的外接输入,插入U盘(可以插入机器上的任何一个USB端口)。然后插上电源线,机器自动开机后,电视机画面会出现如图10所示提示信息,即电视机从U盘中读取软件升级数据。软件升级数据读取完成后机器重启,并进入数据写入状态;屏幕无背光,橙色指示灯闪烁,红色指示灯常亮,绿色指示灯熄灭,如图11所示。数据写入完成后,机器自动开机,出现升级完成的提示信息;取下u盘,按遥控器上的“确认”键退出,如图12所示。

索尼EX420/EX520/EX720系列液晶电视速查速修 第14张

索尼EX420/EX520/EX720系列液晶电视速查速修 第15张

索尼EX420/EX520/EX720系列液晶电视速查速修 第16张

索尼EX420/EX520/EX720系列液晶电视速查速修 第17张

        最后,进入用户菜单,确认软件版本已更新。

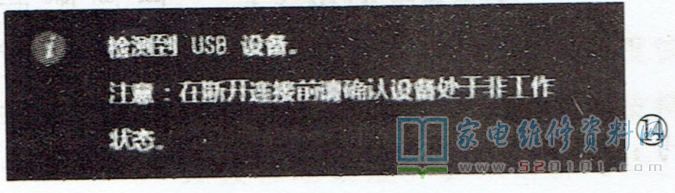

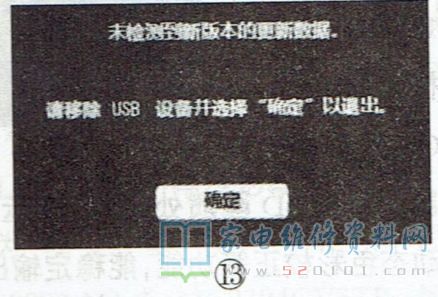

        提示:在软件升级过程中,不要关闭电视机,不要拔掉电源插头和U盘,按照机器屏幕上提示的内容需要执行的操作之外,不要按任何其他的按键;如果U盘中的软件升级数据版本与电视机中的版本相同或更低,则电视机在比较版本后会在屏幕。上显示如图13所示的信息;如果U盘中没有相关的软件升级数据,或软件升级数据文件夹或文件名被修改,或软件升级数据没有按照规定存放在U盘根目录中,则机器只能检测到U盘,如图14所示。

索尼EX420/EX520/EX720系列液晶电视速查速修 第18张

索尼EX420/EX520/EX720系列液晶电视速查速修 第19张
