海尔LE32N01液晶电视黑屏的故障维修

2023-02-13 19:43:24  阅读 282 次 评论 0 条
摘要:

接修一台海尔LE32N01型液晶彩电,开机一段时间后 黑屏。该机屏规格:T315HW05 V.2,电源板是开关电源 和高压背光板组合在一起的IP整合电源。 开机一段时间后屏不亮,故障原因应该是电源

       接修一台海尔LE32N01型液晶彩电,开机一段时间后 黑屏。该机屏规格:T315HW05 V.2,电源板是开关电源 和高压背光板组合在一起的IP整合电源。

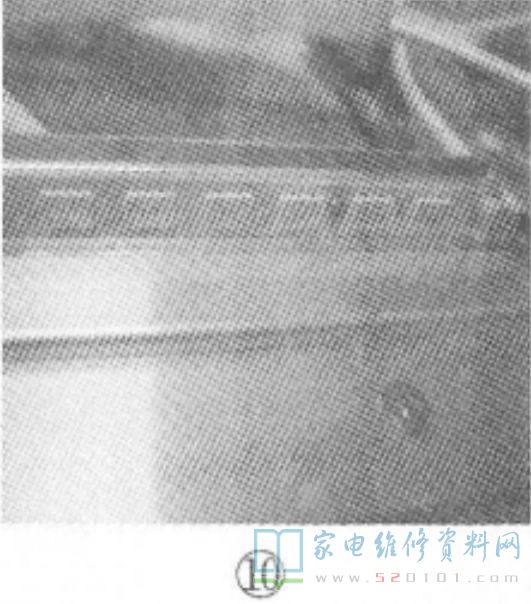

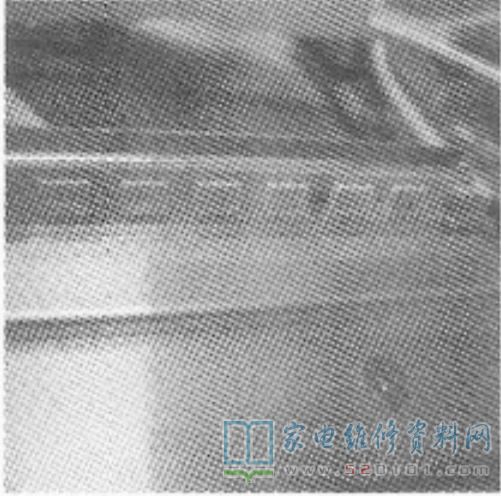

       开机一段时间后屏不亮,故障原因应该是电源部分、背光部分或屏内部的LED灯损坏。打开后盖,发现背光也不亮。测量电源板输出电压都正常,说明电源没问题。进一步检查背光驱动电路和屏内LED灯。该机背光驱动电路主要由振荡调制电路、驱动输出电路、升压电路组成,检修时按以下思路进行:1.查供电是否正常; 2.查背光控制是否正常;3.查背光亮度控制是否正常。检查背光驱动输出插座CN03的CC1-CC4、CN04插座的CC5-CC8直流电压为56V左右,交流电压为3.6V左右,正常,最后怀疑LED灯有问题。当仔细拆开液晶屏后发现有一组LED灯已经烧黑,如图1所示。

海尔LE32N01液晶电视黑屏的故障维修 第1张

      更换LED灯后,故障除之。该例故障已遇到两例,均是LED灯烧坏。应该是这种屏(T315HW05 V.2)的通病。
      更换LED灯前的注意事项及方法:
     1.选用干净的空间更换灯管。

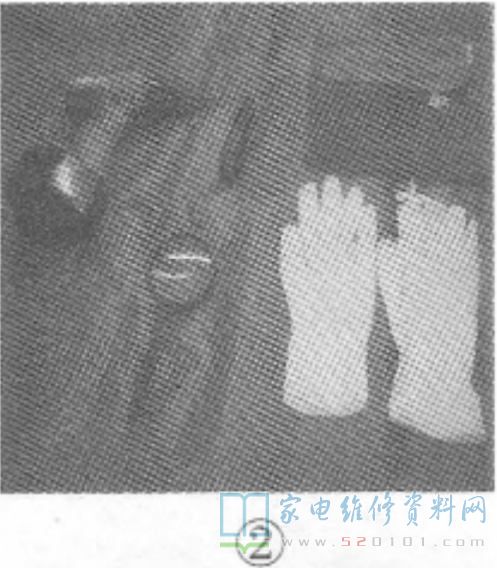

     2.工具准备:一把小一字螺丝刀、一把小十字螺丝刀、一副橡胶手套、一个万用表、一个海绵垫、一块无尘布以及电烙铁、信号源、静电手环等,如图2所示。

海尔LE32N01液晶电视黑屏的故障维修 第2张

     3.拆屏取LED灯。

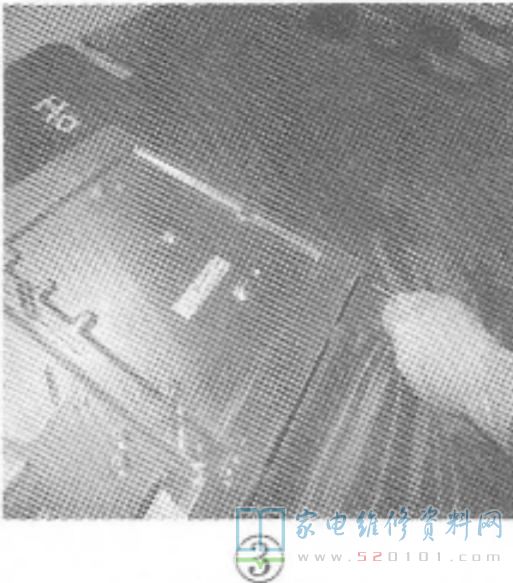

     第一步:将屏面朝下,用改刀拆下大框四周的9个螺丝钉,如图3所示。

海尔LE32N01液晶电视黑屏的故障维修 第3张

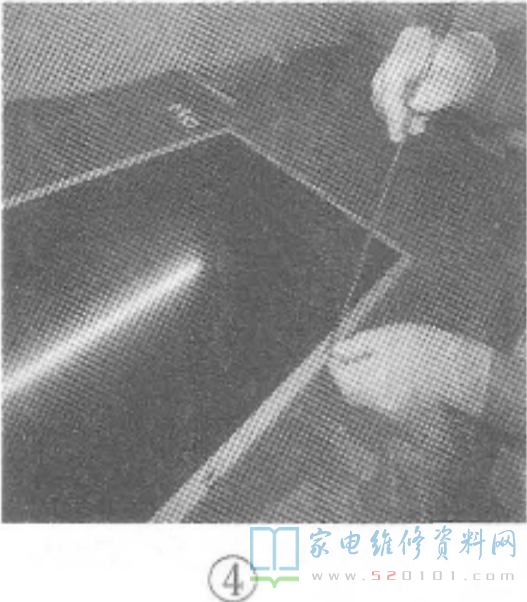

     第二步:将屏面朝上,拆下正面10个螺丝钉,如图4所示。

海尔LE32N01液晶电视黑屏的故障维修 第4张

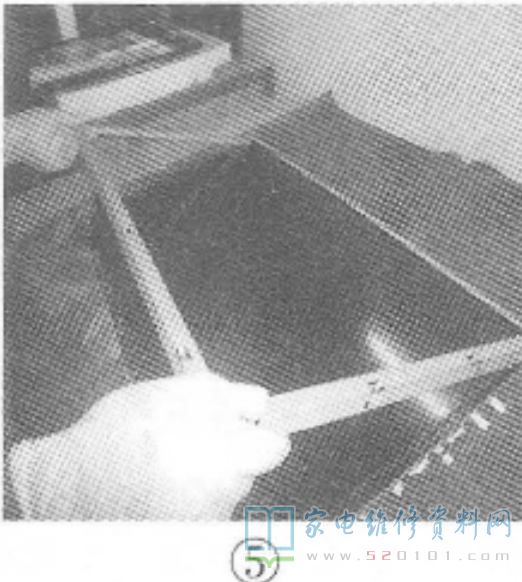

     第三步:拆下卡屏铁框,如图5所示。注意:铁框上方有4个卡扣,用手轻轻按下,不能太用力,以防伤屏。

海尔LE32N01液晶电视黑屏的故障维修 第5张

     第四步:取下液晶屏。用刀片轻轻撬动液晶屏,然后用双手托住屏的左右边沿轻轻提起,最后把屏放在海 绵垫上,如图5所示。注意:撬动屏时不要太用力,不要 刮伤内外偏光膜。

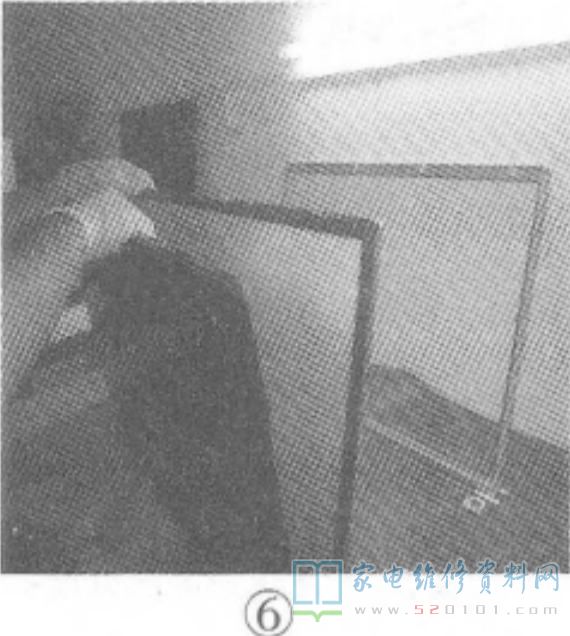

     第五步:拆膜片。将上下集光片、扩散片一起轻轻提起,然后放在屏上或其他干净的地方,如图6所示。

海尔LE32N01液晶电视黑屏的故障维修 第6张

     注意:不要把膜片折了,不要弄脏膜片如果膜片上有灰尘用无尘布轻轻擦去,不能太用力,以免刮伤膜片。

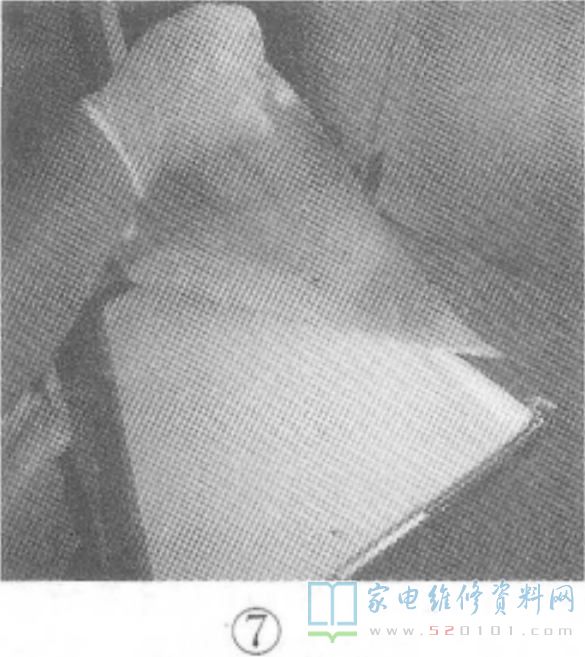

      4.检测LED灯好坏。LED共有4组。用小十字螺丝刀拆下固定螺丝,便可以取下一组LED灯,如图7所示。

海尔LE32N01液晶电视黑屏的故障维修 第7张

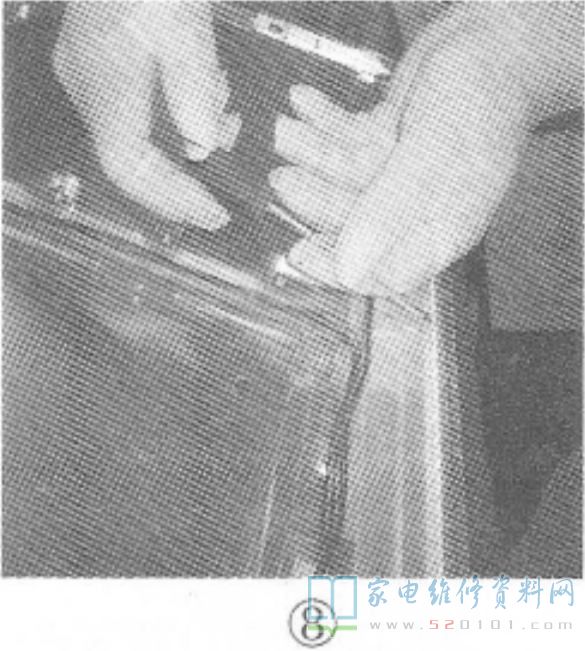

      用数字万用表二极管挡测量每个LED灯4个脚,上下是一个灯, 每个器件上设置了两个LED灯。用万用表测量上下两个脚,LED灯就会被点亮(亮不一定就 是好的,还要看颜色,如 果有发黑或有黑点说明是坏的),如图8所示。

海尔LE32N01液晶电视黑屏的故障维修 第8张

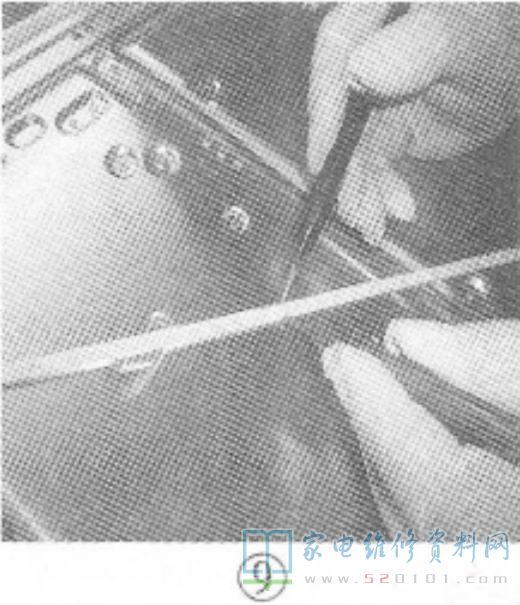

      烧坏的LED灯图片如图9所示。最右侧的LED灯坏,有两个烧黑点,导致开机一段时间后黑屏故障。

海尔LE32N01液晶电视黑屏的故障维修 第9张

     5.安装LED灯组件。 安装是拆的逆过程,对号入座上好螺丝即可。此时 要求螺丝不能变,并且安装到位。注意LED灯组件易断。

     6.安装膜片。将各膜片 按原位置安装到位(共5层),原则是:先拆的后装, 后拆的先装。注意:各种膜片千万别调换位置,包括方向。

海尔LE32N01液晶电视黑屏的故障维修 第10张

     7. 安装屏。先安装胶框,然后安装屏。这一环节至关重要,安装不到位将导致裂屏,前功尽弃,损失太大。注意事项:要先确定屏是否已经在胶框槽内,否则卡上铁框将造成屏裂。
     8. 维修后检验。最后装上铁框,装上线路板、前壳等部件后通电试机。如果有不良的地方还需重复进行上述过程。
