液晶COF边板D10C30G0023-CF0C1SSR飞线点位图

2023-02-12 22:14:22  阅读 134 次 评论 0 条
摘要:

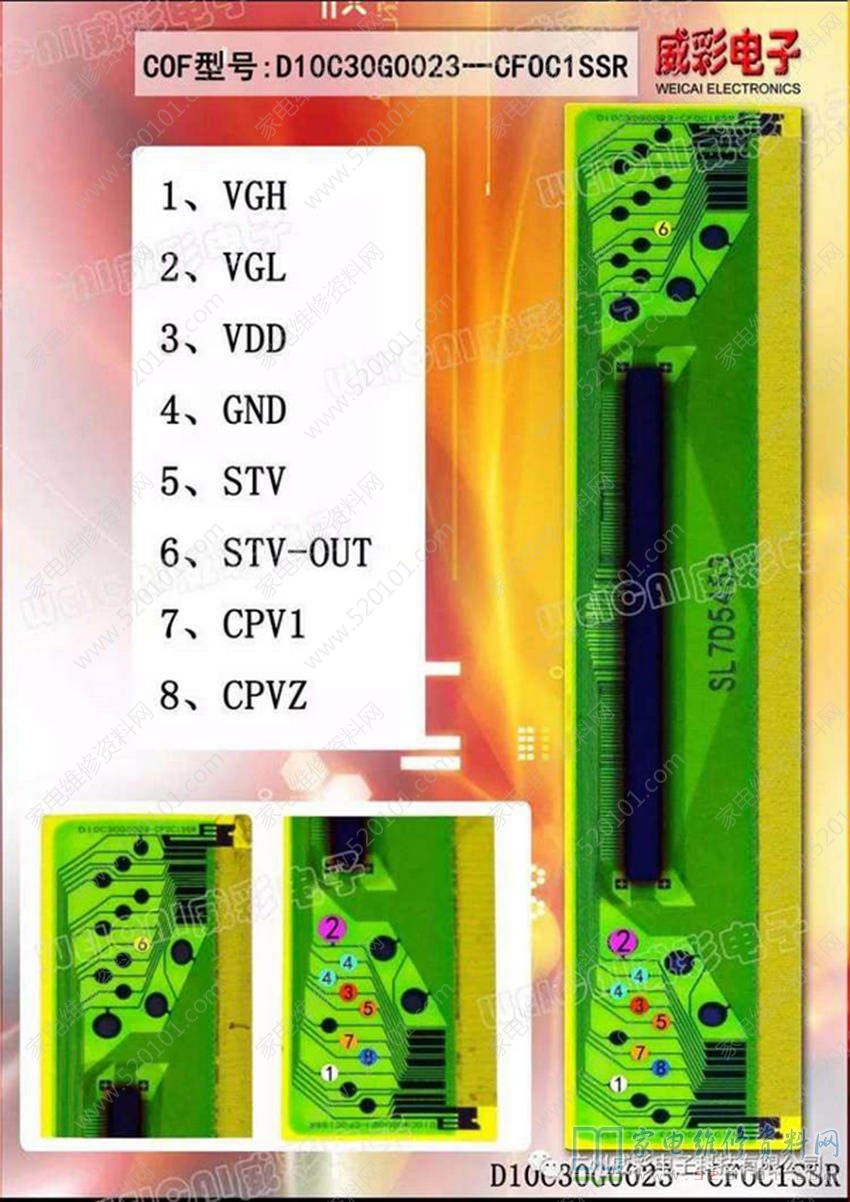

COF型号D10C30G0023-CF0C1SSR的VGH、VGL、VDD、GND、STV、STV-OUT、CPV1、CPV2点位如下图所示。

      COF型号D10C30G0023-CF0C1SSR的VGH、VGL、VDD、GND、STV、STV-OUT、CPV1、CPV2点位如下图所示。

液晶COF边板D10C30G0023-CF0C1SSR飞线点位图 第1张
