LG PDP42S1等离子屏的自检方法

2013-10-14 08:44:41  阅读 90 次 评论 0 条
摘要:

概述:LG 屏的自检方法主要是直接把AC 220V 接在屏电源板上,在电源板上直接或用2K 的电阻将5V 短接至VS-on 或调节拨动开关,再短接逻辑板上相关测试点。 针对LG PDP42S1等离子屏的自检将电源

概述:LG 屏的自检方法主要是直接把AC 220V 接在屏电源板上,在电源板上直接或用2K 的电阻将5V 短接至VS-on 或调节拨动开关,再短接逻辑板上相关测试点。

针对LG PDP42S1等离子屏的自检

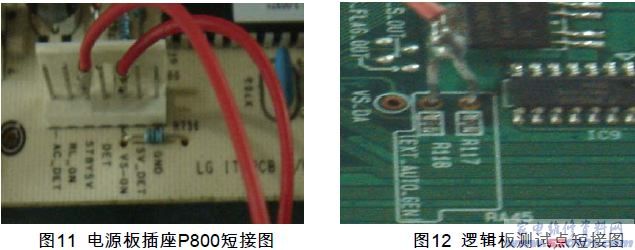

将电源板插座P800 的Vs-on 与STBY5V 脚短接(如下左图);  将逻辑板上R117 、R118 旁两测试短接(如下右图);  将AC 220V 直接接在交流输入插座SC101 上;若屏和屏上组件正常,应显示测试画面。
LG PDP42S1等离子屏的自检方法 第1张
