接修一台型号为3D51C2000(机芯:PS42)的虹欧等离子电视(屏型号:CN51G4000)，Y板印制板号:JUQ7.820.00064499 (物料描述:JUQ6.672.00065369)，黑屏。
检修流程:
(1)通过屏(CN51G4000 及后缀07、08)自检方式(断开主板所有连接线)，将电源板插座CN802的①、③脚短接，若CN51G4000屏是将逻辑板上插座cON1右边的四个孔短接，显示循环的画面，短接1、2、3孔，显示白场画面;若CN51G4000(07)、(08 )屏是将逻辑板插座CN300最左边1、2、4孔短接，显示全白场画面，短接1.4孔，显示循环信号，确认是否屏及屏组件异常，还是主板问题;
(2)屏自检后能正常显示自带画面，确定为主板故障，按照PS42机芯检修思路检查[提示:主芯片U13 (TSUMV69MDS) 的工作条件和上屏LVDS信号是否正常等等];
(3)屏自检后仍然黑屏，说明屏及屏组件存在问题，检查屏组件相关电压是否正常。
首先通过该屏型号CN51G4000的自检模式依然黑屏，可以判定是屏或屏组件出现问题了。随后，依次检测屏组件上的VS、VA、VS-CAN、VSET、VE、VCC、15V等工作电压，结果发现电压居然全部正常，那是不是说明该屏组件已经正常工作了呢?非也，其实屏组件正常工作与否，最关键且最重要的是Y驱动组件是否输出正常的电压驱动波形，来驱动Y扫描组件而形成水平方向的光栅。
对此，采用数字示波器测量y驱动组件输出接口CN400~CN403上的电压驱动波形，发现没有波形显示，由此说明Y驱动组件根本没有正常工作，那么该机的黑屏故障现象可判断为Y驱动组件工作异常所致，同时也排除其他组件板及等离子屏本身故障引起了。
既然Y驱动组件的工作电压正常，那为什么没有测量出电压驱动波形呢?根据Y驱动组件电路分析得知:该电压驱动波形的形成，除了提供给其驱动电路供电外，还需由能量恢复(回收)高控制信号电路、能量恢复(回收)低控制信号电路、能量维持高控制信号电路、能量维持低控制信号电路、上升斜坡(上擦除)控制信号电路、下降斜坡(下擦除)控制信号电路PASS通过开关电路等组成的电路来完成。不过，同时还必须有一个前提，那就是由逻辑组件正常工作后，输出按照一定时序的驱动控制信号至Y驱动组件插座CN406，再通过缓冲、切换、隔离芯片U408处理后，分别输往能量恢复、能量维持、擦除PASS通过开关等驱动电路，形成各时段的电压驱动波形，以及通过缓冲、切换芯片U409和半桥驱动芯片U400处理后，直接送至Y扫描组件中，最终完成显示水平方向的光栅。
通过实测Y驱动组件电路中发现，从逻辑组件输往CN406的21脚使能(EN)信号，因三极管Q1( MMBT3904 )已开路，造成无法有效控制缓冲、切换、隔离芯片U408( TC74VHCT541 )的使能1脚，使其无驱动控制信号输出，来完成对相应驱动电路的驱动控制。换用相同型号的三极管Q1( MMBT3904 )后，故障排除。

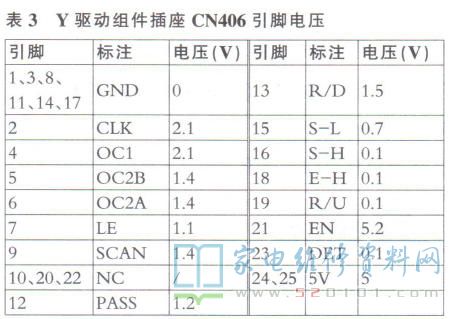

Y驱动组件输入插座的工作电压( 屏自检状态下的测量，黑表笔接背板地)见表2、表3所示，故障部位见图1所示。
提示：在维修任何品牌的等离子屏Y驱动组件时，其工作原理基本相同，只不过从逻辑组件输出的时序驱动控制信号不同，且采用的缓冲隔离芯片、驱动芯片不一样而已，只要掌握了Y驱动组件上的电压驱动波形形成的工作原理，按照正常的逻辑检修思路，故障原因是很容易找到的。该屏X、Y驱动组件共用能量恢复电路，所以不能单独断开X、Y驱动组件与逻辑组件的连接线开机，否则，会引起X、Y驱动组件再次损坏。
