康佳LCD42FS81DC液晶电视复位电路异常引起不开机故障维修

2023-02-15 19:51:43  阅读 168 次 评论 0 条
摘要:

接修一台康佳LC42FS81DC型液晶电视,通电不开机。通电发现黄灯亮,按遥控器及面板的“待机”键均无法二次开机,,并且黄色指示灯没有任何闪烁变化。开盖检查,测电源板输出12V正常,按遥控器,电源板的ST

       接修一台康佳LC42FS81DC型液晶电视,通电不开机。通电发现黄灯亮,按遥控器及面板的“待机”键均无法二次开机,,并且黄色指示灯没有任何闪烁变化。开盖检查,测电源板输出12V正常,按遥控器,电源板的STB端仍是低电平没有反应,而主板供电(FLASH、EEPROM为3.3V,DDR 及主芯片MST6M16的1.26V)均正常。此时的检修思路转向CPU三要素之一的时钟。用SBM-14示波器测Z501(14.318MHz)晶振外接的C503-端的引脚(由于晶振是紧贴主板无法直接测量,所以间接测量C503接晶振端),有正常波形,此时剩下一个CPU的工作条件未检查,那就是复位电路。对照原理图找到了由V501等元件组成的复位电路,见图1。在这里简要说明一下此复位电路的工作过程,同时把这台机器的检修过程写下来,供大家参考。

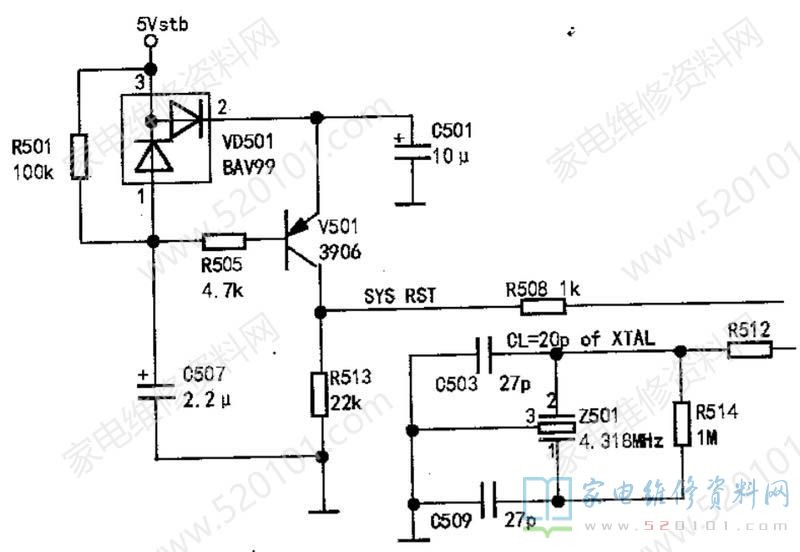

康佳LCD42FS81DC液晶电视复位电路异常引起不开机故障维修 第1张

       开机时,5Vstb首先建立,通过VD501加至V501的e极,e极得到约4.3V的电压,同时5Vstb电压通过R501(100kΩ)对C507(2.2uF)贴片电容充电。电容C507一端经R505(4.7kΩ)接至V501 b极。由于R501(100kΩ)阻值比较大,对C507的充电要维持-段时间,此时C507上端的电压由0V慢慢变高,直到5V左右。在C507端电压还没有上升至4.3V以前,这一段时间内V501发射结正偏, V501导通,c极输出高电平复位脉冲送至MST6M16的169脚进行高电平复位;待C507上端电压升至5V左右时,V501发射结反偏,V501截止,MST6M16的169脚恢复低电平,复位过程结束。
       通过以上分析,在复位完成后的MST6M16的169脚应该是低电平,但经测试是高电平,而且开机就是高电平不会变低,因此认定复位电路有问题。经检测V501正常,V501 e极电压为4.3V、b极为3.7V,C507上端电压为2.5V左右,因此怀疑C507漏电。果断拆下C507,经检测有2kΩ左右的漏电阻。由于没有2.2uF的贴片电容,所以找了一只直插式2.2uF电容,小心焊在原C507的位置。通电开机,久违的康佳厂标出现,接.上AV信号试机,声音、图像都正常,检修完毕。
      体会:实践证明,只要有正确的思路、正确的方法,检修液晶电视机主板并不是无从下手,无从查起的。所以大家平时多看一些理论书,多看一些图纸分析一下原理。等碰到实际问题时,可以理论联系实际,得心应手地进行检修。
