LG 32寸等离子屏的自检方法

2013-10-12 05:30:23  阅读 98 次 评论 0 条
摘要:

概述:LG 屏的自检方法主要是直接把AC 220V 接在屏电源板上,在电源板上直接或用2K 的电阻将5V 短接至VS-on 或调节拨动开关,再短接逻辑板上相关测试点。 自检方法是:将电源板P814 的(13)脚(

概述:LG 屏的自检方法主要是直接把AC 220V 接在屏电源板上,在电源板上直接或用2K 的电阻将5V 短接至VS-on 或调节拨动开关,再短接逻辑板上相关测试点。

自检方法是:将电源板P814 的(13)脚(STBY)用一个5~10K 的电阻接到(3)脚(PL-on)和 (4)脚(VS-ON)。 将逻辑板上的R118 和R117 旁边的两个小孔短接;  接通AC 220V 电压,屏幕显示16 种滚动测试画面(如红场、蓝场等),说明屏和屏 上组件组件正常。 注:自检时也可在主板上短接,短接方法如下(实物下图): 方法一:将主板插座J927 旁边的R117 和R90 用线对地短路; 方法二:拔掉主板上的插座J927,在插座J927 上的开/待机脚和VS ON 脚相连接一个5~ 10K 电阻到5V-1 电源;

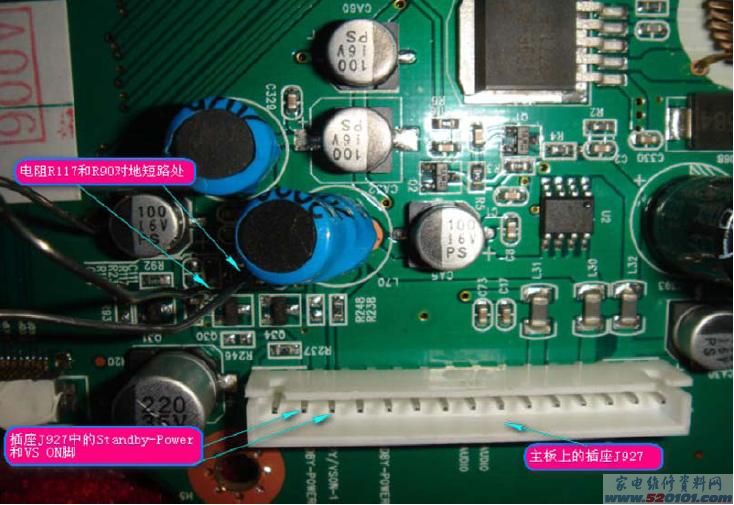

LG 32寸等离子屏的自检方法 第1张
主板插座J927
