熊猫L42M03H液晶电视灰屏的故障维修

2022-11-08 18:04:29  阅读 262 次 评论 0 条
摘要:

接修一台熊猫L42M03H型液晶彩电,开机后伴音正常,灰屏。拆机,测试屏供电12V正常,但逻辑板上的保险已经烧断。测试逻辑板供电对地电阻偏小,怀疑某个贴片电容有漏电现象。找出漏电电容最快的方法是采用外加电

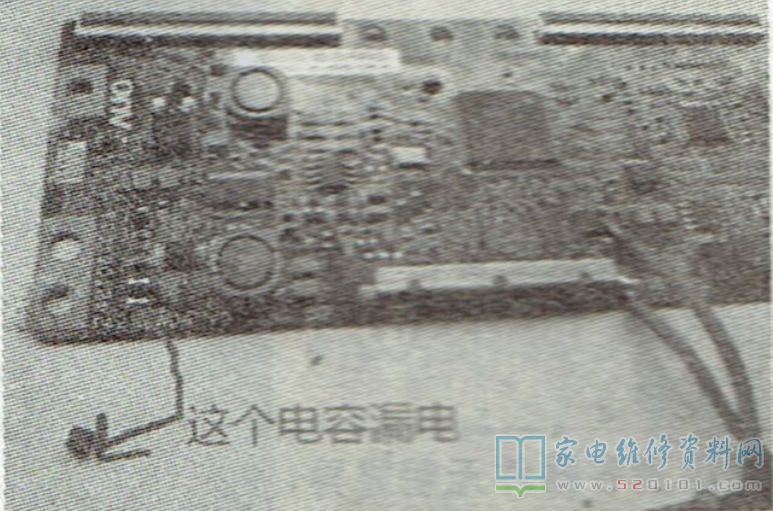

      接修一台熊猫L42M03H型液晶彩电,开机后伴音正常,灰屏。拆机,测试屏供电12V正常,但逻辑板上的保险已经烧断。测试逻辑板供电对地电阻偏小,怀疑某个贴片电容有漏电现象。找出漏电电容最快的方法是采用外加电压法,于是将可调电源输出电压调在3V左右,作为逻辑板的供电,如图1所示。手摸板上电容,发现升压电路中有一只体积大的贴片电容发烫,看来元凶就是它。将其换新后故障排除。

熊猫L42M03H液晶电视灰屏的故障维修 第1张
