康佳LED40F2200NF液晶电视光栅闪烁的故障维修

2022-11-08 17:59:15  阅读 312 次 评论 0 条
摘要:

接修一台康佳LED40F2200NE型液晶彩电,开机后光栅亮度闪烁。该机采用三合一板(板号:35017585)。测电源电路上标有12V、100V电压,分别在6V~9V、55V~96V之间波动。更换开关电源P

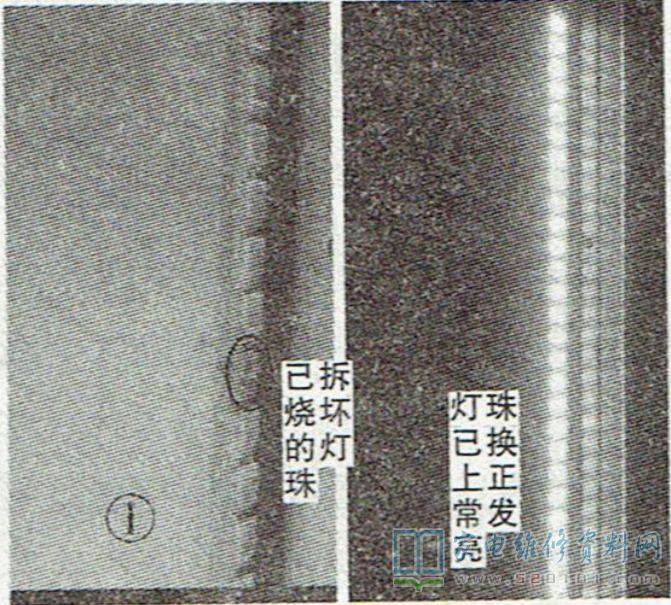

     接修一台康佳LED40F2200NE型液晶彩电,开机后光栅亮度闪烁。该机采用三合一板(板号:35017585)。测电源电路上标有12V、100V电压,分别在6V~9V、55V~96V之间波动。更换开关电源PWM控制芯片FAN6755,无效。断开背光控制芯片N701(OCP8122A)②脚的12V供电,12V及100V电压立即正常,更换OCP8122A后光栅亮度不再闪烁,但屏左侧暗,右侧亮度正常,显然灯条有问题。咨询该屏的灯条价格在150元左右,价太高,于是决定拆屏更换损坏的灯珠(单灯珠价为0.2元)。拆开屏,发现该机共有108只灯珠。经查L13烧断,如图1所示,换新后故障排除。值得注意的是,在拆装屏过程中一定要细心,特别是在拆装背光导光组件时,手要洗净或戴上干净手套。

康佳LED40F2200NF液晶电视光栅闪烁的故障维修 第1张
