厦华LC-27U26液晶电视副电源不良的维修

2022-11-08 18:11:45  阅读 134 次 评论 0 条
摘要:

接修一台厦华LC-27U26型液晶彩电,通电后红灯闪烁无法二次开机,测+5V电压在1.5V左右波动,断电测+5V负载正常。拔下+5V至主板的排线,+5V电压依旧波动,说明故障在副电源电路。 该机副

      接修一台厦华LC-27U26型液晶彩电,通电后红灯闪烁无法二次开机,测+5V电压在1.5V左右波动,断电测+5V负载正常。拔下+5V至主板的排线,+5V电压依旧波动,说明故障在副电源电路

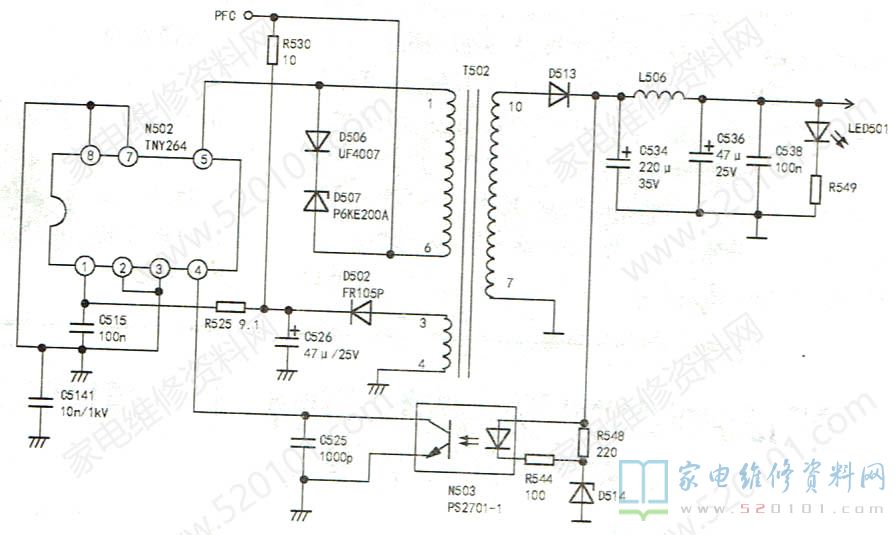

      该机副电源电路采用TNY264 (实际安装INY263),如图1所示。整流滤波后300V直流电压(PFC工作后上升至380V)通过副电源变压器T502的⑥-①绕组加到TNY264⑤脚(内部场效应管D极),通过对内置电源充电后内部振荡电路工作,使内置场效应管工作于开关状态,次级⑦-10绕组整流后得到+5V,初级副绕组④-③整流后得到的直流电压供给PWM、PFC二合一芯片。

厦华LC-27U26液晶电视副电源不良的维修 第1张

      该副电源稳压没有采用常用的三端精密稳压TL431,而是普通稳压二极管D514。+5V电压升高时,光耦N503内部发光管两端电压升高,发光加强,光耦内阻变小,TNY264④脚电压下降,开关管占空比下降,导通时间变短,+5V输出下降;当+5V电压下降时,光耦内阻变大,TNY264④脚电压上升,开关管占空比上升,+5V输出上升。初级⑥-①绕组两端并接的D506、D507是保护二极管,在开关管截止时防止①-⑥绕组感应电压过高击穿开关管。值得注意的是,D507(P6KE200A)并非普通的稳压二极管,而是单向瞬态抑制二极管(1.5A/200V),当然也可作为200V的稳压管使用。在该电路中由于其钳位作用,使TNY264内部场效应管D极电压不超过580V (380+200),从而保护开关管。
      在线粗测各器件无明显异常,试用TNY266代换原机的TNY263后开机,红灯不亮,+5V输出电压不足1V,且波动,表明TNY263外围某器件异常。仔细检查各器件,发现D507漏电。由于D507漏电,限制了⑥-①绕组电压的升高,所以输出电压上不去。由于笔者手边无该器件,也没用适用的稳压二极管,考虑该管在此处作为钳位二极管,避免场效应管过压损坏,应急修理可用102/1kV瓷片电容代换,当然也可在瓷片电容两端再并联泄放电阻。代换后开机,图声正常,整机修复。
