正常CRT彩电示波器波形图资料

摘要：

本文所提供的波形图供检修时对比核对用，因为这些老款的CRT电视经常上门维修。为自己的日常测量与维修带来非常方便与实用，仅供网友参考，有意见欢迎在本文评论区发表意见。 一、行振荡信号

本文所提供的波形图供检修时对比核对用，因为这些老款的CRT电视经常上门维修。为自己的日常测量与维修带来非常方便与实用，仅供网友参考，有意见欢迎在本文评论区发表意见。

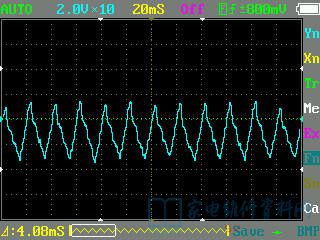

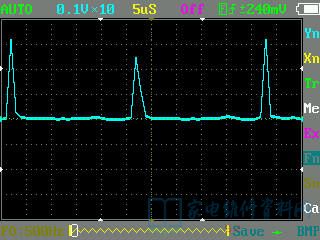

一、行振荡信号

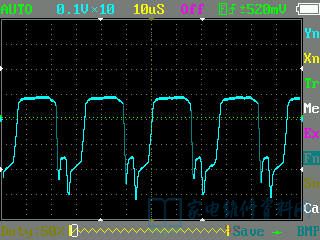

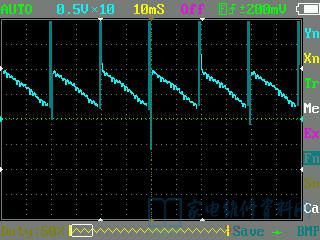

二、行同步信号

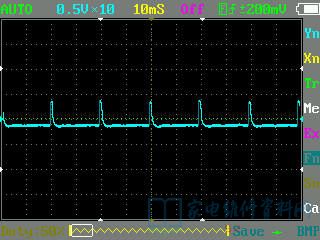

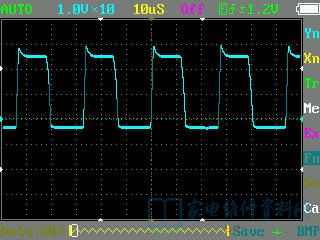

三、行激励集电极波形

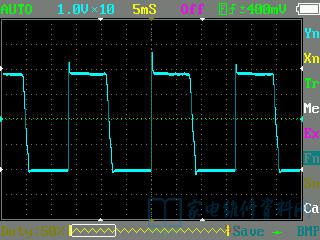

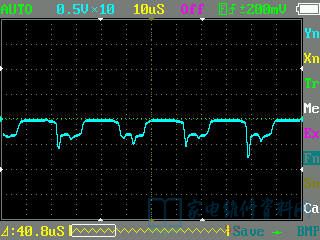

四、行基极波形（量程不同）

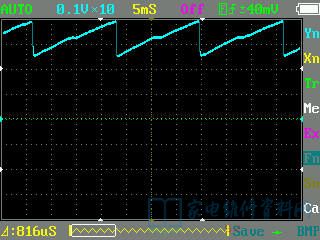

五、行基极标准波形

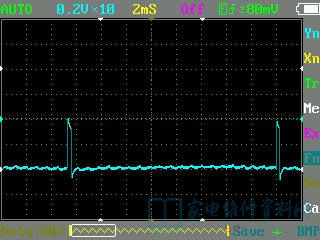

六、场同步信号波形图

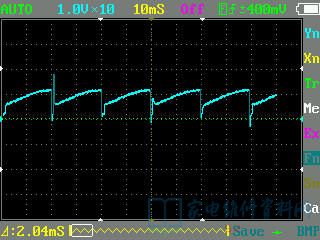

七、场锯齿波形成

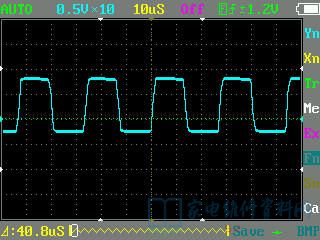

八、场锯齿波激励

九、场输出波形

十、场同步（TCL 2927D上测得）

十一、场输出（TCL 2927D上测得）

十二、场反馈（TCL 2927D上测得）
