海信RSAG7.820.6389电源板不开机的故障维修

2022-10-29 23:02:54  阅读 204 次 评论 0 条
摘要:

接修一台海信LED 49英寸液晶电视,客户反应观看中听到异响后无图像,有声音。接机后试机发现没有电源,尺寸较大,客户同意维修后直接拆机开工,首先通电试机大电容没电压,查保险已烧;观察电路结构有PFC电路,

      接修一台海信LED 49英寸液晶电视,客户反应观看中听到异响后无图像,有声音。接机后试机发现没有电源,尺寸较大,客户同意维修后直接拆机开工,首先通电试机大电容没电压,查保险已烧;观察电路结构有PFC电路,没有副电源,背光驱动为LLC模式;继续查大电容两端短路,根据客户反应的情况,先查PFC驱动管(OK),再查LLC驱动管(短路),上管周边元件小电阻22欧68欧挂了;再查次级背光整流管一组短路;将其全部换新试机,发现图像周边有异常闪动,赶紧断电免得又把驱动管烧毁。背光驱动为LX27901ID1(脉冲驱动),网上找来资料发现芯片工作电压正常,查周边去红胶同样故障,上看波器发现波形异常,由于手头没有该芯片,只能某宝定货更换 。等了三天,上新芯片再试机,背光无异常闪动,将机器老化试验一晚上没问题,第二天通知客户取机,维修结束。

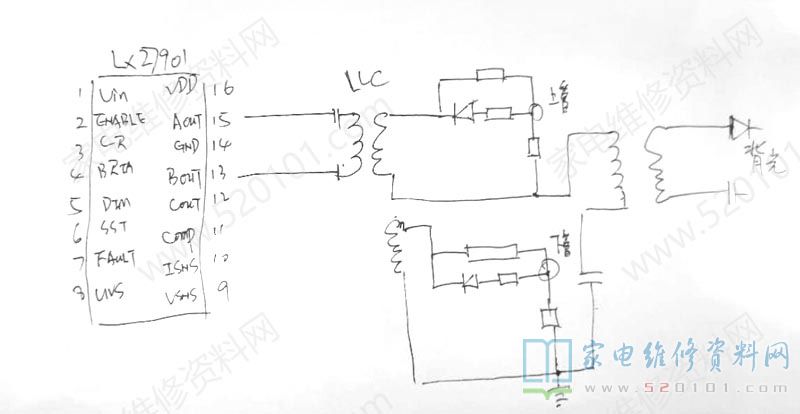

       附:海信RSAG7.820.6389电源板电路原理图

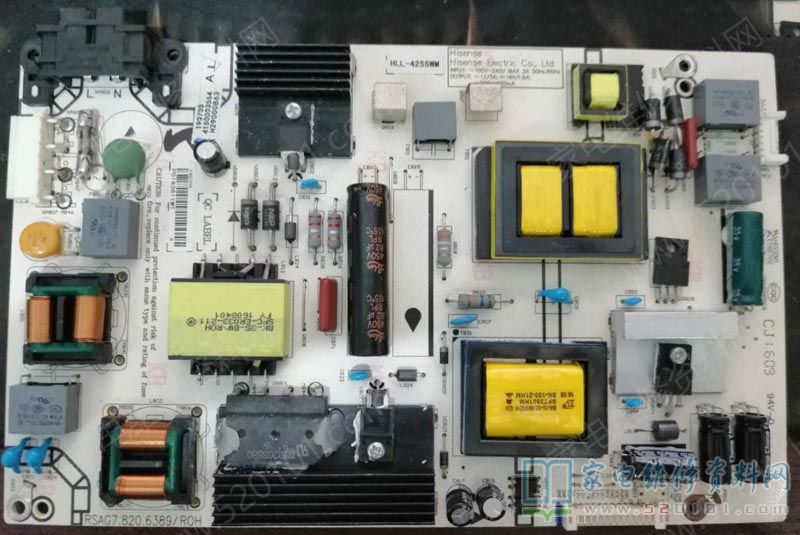

海信RSAG7.820.6389电源板不开机的故障维修 第1张

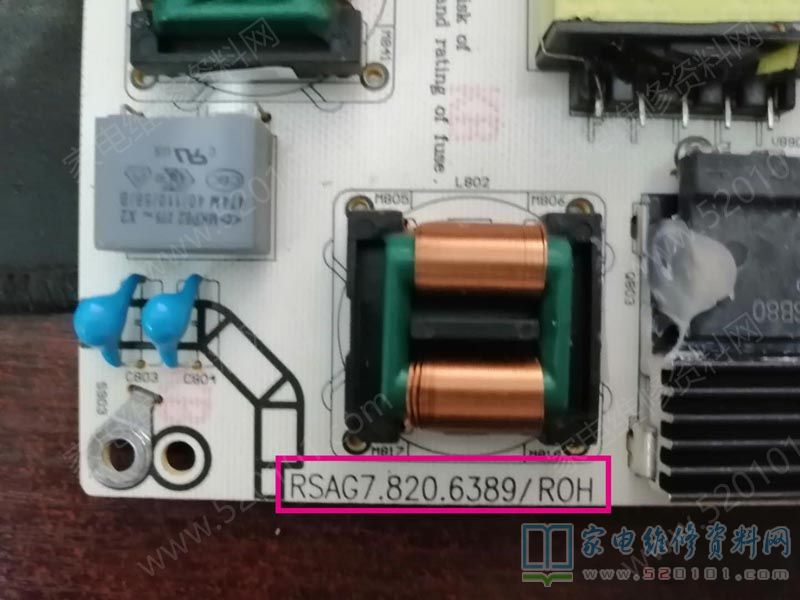

海信RSAG7.820.6389电源板不开机的故障维修 第2张

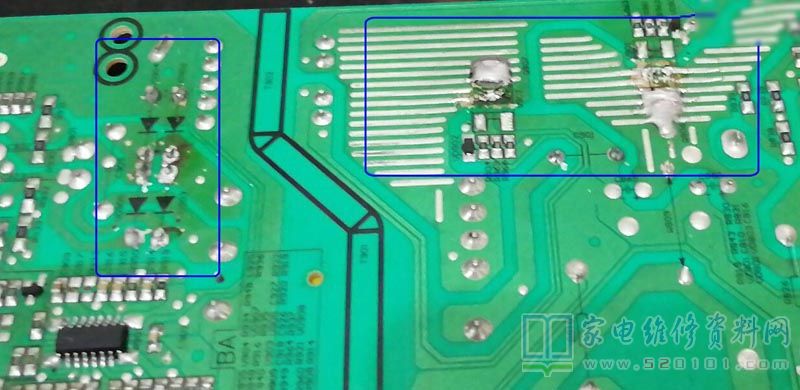

海信RSAG7.820.6389电源板不开机的故障维修 第3张

海信RSAG7.820.6389电源板不开机的故障维修 第4张
