根据液晶电视电路和成像原理,分析认为该机可能为亮度信号处理、微处理器控制、数字变频或背光灯驱动等电路存在故障。又根据液晶电视机的组成和平时维修液晶电视的经验,认为该机应首先考虑供电是否异常,背光灯管灯脚是否有打火,背光灯管是否已老化,最后再检修各部分主要电路。又再根据该机故障显示的现象分析,该机伴音正常说明伴音与图像的公共通道应没有故障,在调节菜单栏中的亮度和对比度项时蓝屏虽不能清亮显示,但却有着明暗的变化,说明微处理器控制电路应工作正常。
拆下电视机后盖,直观发现该机内部共有6块线路板:一块为 RSAG7.820.1185型电源板,有两块分别为RSAG7.820.1351 ROH和RSAG7.820.1285ROH/VERF型主板,有两块型号分别为V230-101、4H.V2308/031/D2和V230-101、4H.V2308/021/D2的高压背光驱动板,另一块为逻辑板,该板被铁板全部屏蔽。其中,逻辑板位于机内中下侧,高压板分别位于机内左右两侧,两块主板和电源板位于机内中部。
本着一看、二闻、三摸、四听的原则,首先对该机中所有板面进行了仔细认真的观察,未发现有某一元器件变色破裂、烧毁的损坏迹象,并未闻到有任何烧焦、难闻的异味,用手将部分电阻、电容、三极管等轻轻触摸,也并未感觉到有凸起的现象,最后将该机通电,对各供电接插件、灯管灯脚和大功率器件进行了仔细的观察,均未发现有打火的现象和异常声音。再次结合该机故障现象分析,认为故障可能就发生在电源电路、背光驱动电路、亮度信号处理电路、数字变频电路等电路中,或该机灯管已老化。初步判断该机故障发生在电源电路。

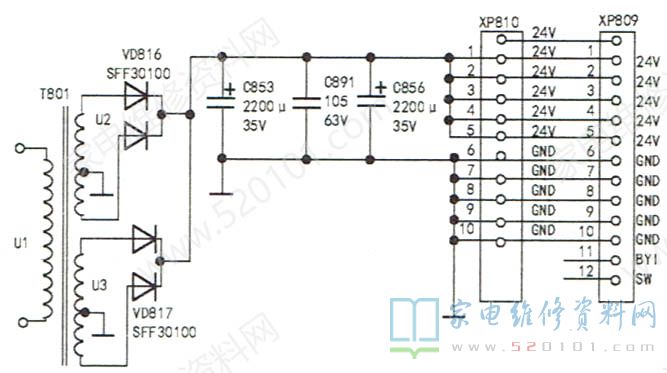

再次开机,用万用表对各供电电压进行测量,经测量XP813①、②脚为5V,③.④脚为0V;测XP808①、②脚为16V,③.④脚为0V,⑤脚为12V,⑥脚为0V,⑦脚为5V ,⑧、⑨脚为0V,10、11脚为5V,12、13脚为0V;测XP812①.②为5V,③、④脚为0V,⑤脚SW为5V,⑥脚BRI为3V,⑦脚为0V,⑧、⑨脚为12V,10、11脚为5V,12脚STB为5V,13、14脚为0V;测XP809①~⑤脚电压为10.9V,⑥~10脚为0V,11脚BRI为3V,12脚SW为5V;测XP810①~⑤脚电压为10.9V,⑥~10脚为0V。而该电源板板面标注的电压XP809①~⑤脚电压应为24V,经过对该机实际测量,与该机正常标注的电压值进行对比,发现接插件XP809和XP810的①⑤脚电压均比正常值24V低13.1V,由此估计故障可能就是该处供电电压不足引起的,于是将该机断电后将各接插件断开,将电源板上的螺钉一拆下。取下电源板,翻转到背面,仔细观察线路,发现XP809和XP810的①~⑤脚分别与电容C853(2200uF/35V)和C856(2200uF/35V)的正极相连,如图1所示。
插件重新连接好,并断开XP810和XP809①~⑤脚负载电路后再给该机加电,重新开机后发现该机呈黑屏状态,仔细观察发现背光灯也没有点亮,用万用表测量XP810和XP809的①~⑤脚电压,发现仍为10.9V,且并未因去负载而改变,因此可排除负载短路而引起该输出电压降低的情况。断电,再次将RSAG7.820.1185型电源板拆下,用电烙铁将C853和C856焊下检查。在拆C853(2200pF/35V )时发现该电容正极脚处有腐蚀的尘迹,对其进行测量后发现万用表表针的偏幅明显比正常的2200uF/35V电容减小,故判断可能是该电容漏液后的漏电引起该机故障。而后又将电容C856与正常的2200uF/35V电容进行了对比测量,发现两者万用表表针偏幅值相同,说明该电容完好无损。于是用一只优质的2200uF/35V电容装在C853处,并将拆下的电容C856( 2200uF/35V )重新装上机焊好,并仔细的检查电容的正、负极及诸多可能导致隐患故障的部位后,将该电压板重新装上机器,连接好各接插件开机,该机出现明亮蓝屏,接上AV信号后图像清晰明亮、色泽艳丽、声音清脆悦耳,用万用表再次测量XP810和XP809①~⑤脚,发现电压已恢复到24V,盖上后壳后经过长达4小时的试机观看,再无异常,该机修复。
小结:该机开关电源电路设计为宽电压交流输入,该电源一共有5路电压输出,分別为5VS、5VM、12V、16V和24V。其中,5VS主要供待机电路,5VM主要为主电路板控制系统供电,12V主要为主电路板供电,16V供伴音电路,24V供背光逆变电路。
该机因电容C853(2200uF/35V)的正极脚长期渗液,造成24V电压缓慢下降,液晶屏中的灯管因供电电压的缓慢下降而慢慢变暗,人们在观看电视时在不知不觉中感觉电视的画面越来越暗,最终无法观看。维修液晶电视与CRT电视有所区别,开机后,屏幕上能看到微弱且有变化的字符或图像,同时伴音也有输出的情况下,应该首先确定背光是否点亮。背光的观察点就是整机后盖拆下后,从屏后部看屏金属框那些漏光的孔是否有光亮,如果没有便可确认背光电路未工作。背光电路不工作原因首查电源输往背光电路的供电,后再确认主板送过来的背光启动控制信号,如本文XP812插座上的SW信号、XP809插座BRI信号,二者应有高于3.3V的电压,如果没有便要检查这些信号产生的通道,最后是确认背光电路板。
