海信LED32K180D液晶电视更换灯条的步骤

2023-02-12 20:07:46  阅读 664 次 评论 0 条
摘要:

一台海信32K180D型LED液晶电视,开机黑屏有伴音,经检查电源、高压板没有故障,确定是LED灯条有问题,和用户协商后同意更换LED灯条。决定先把LED灯条拆卸下,拆卸后才发现灯条的插座与印制板焊接位置已虚焊

       一台海信32K180D型LED液晶电视,开机黑屏有伴音,经检查电源、高压板没有故障,确定是LED灯条有问题,和用户协商后同意更换LED灯条。决定先把LED灯条拆卸下,拆卸后才发现灯条的插座与印制板焊接位置已虚焊烧黑,为保险起见,还是更换了新灯条,现把该LED电视拆屏及灯条更换方法整理成文,供同行参考。

      第一步:拆卸后机壳,这款电视有些特殊,即便把所有螺丝都拆卸了还是不能打开后壳,仔细观察发现除了机壳底边框外,另外三个方向都有卡扣,用力提机壳后盖的同时,还需用一字改刀撬开其余三个边框才能取下后机壳。

      第二步:拆除电源板和主板后,再拆下扬声器和电源开关。

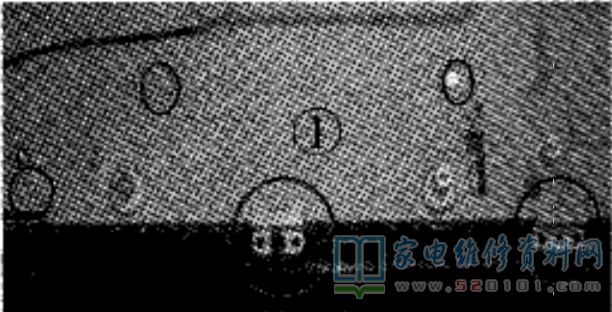

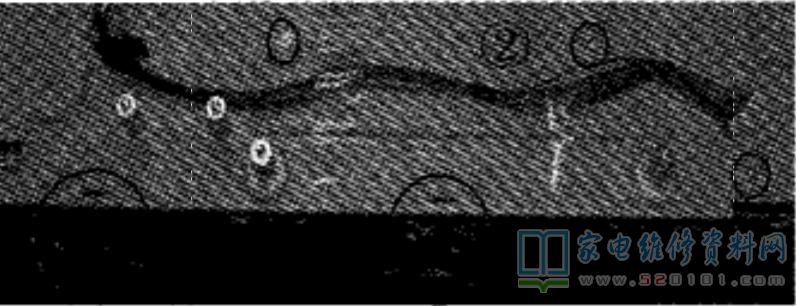

      第三步:拆除,上屏逻辑板的金属保护板后,再拆除如图1、图2所示圈内的下边框金属保护板上的螺钉。

海信LED32K180D液晶电视更换灯条的步骤 第1张

海信LED32K180D液晶电视更换灯条的步骤 第2张

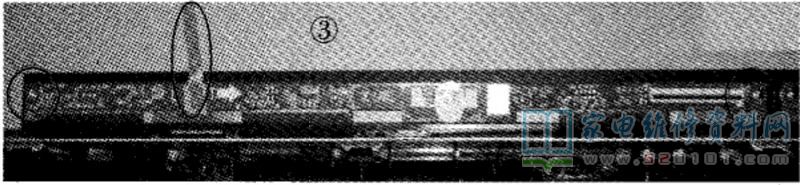

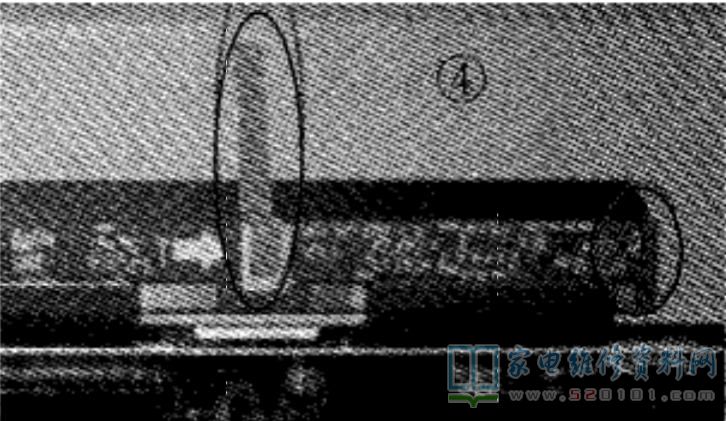

      第四步:通过第三步取下金属保护板后,再拆卸如图3、4所示逻辑板.上圈内的固定螺钉,同时小心撕下圈内的导电胶条。

海信LED32K180D液晶电视更换灯条的步骤 第3张

海信LED32K180D液晶电视更换灯条的步骤 第4张

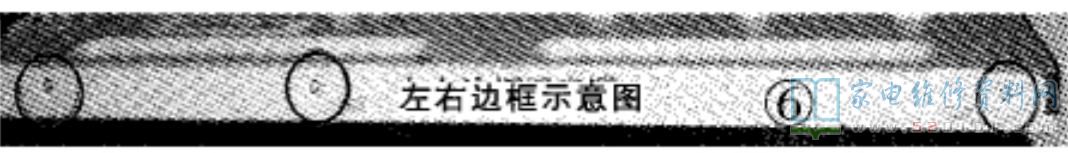

      第五步:拆下屏组件四周边框如图5、6所示圈中的固定螺钉(左、右边框螺丝位置和数量相同,上下边框螺丝位置和数量相同),然后就可以折下液晶屏及背光板组件。

海信LED32K180D液晶电视更换灯条的步骤 第5张

海信LED32K180D液晶电视更换灯条的步骤 第6张

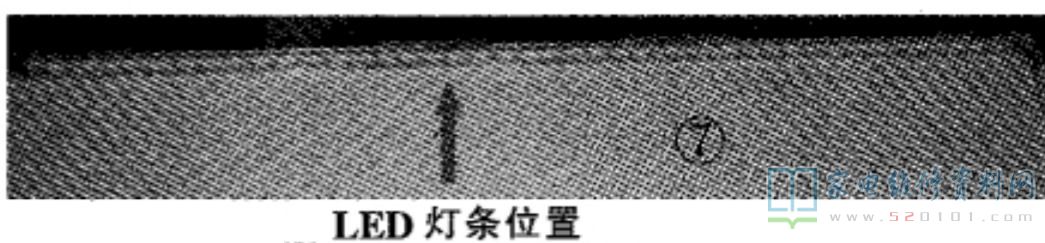

      第六步:打开四周的卡扣就可以.打开屏组件的黑色固定框,依次取出均光组件后,就可以看到LED灯条,如图7所示。第七步:拆下图8中圈内所有螺钉就可以取下LED灯条组件(LED灯条和散热器),这也是和普通LCD电视不同的地方,建议购买带散热器的灯条组件。最后安装好新的LED灯条组件,再反顺序安装好即可。

海信LED32K180D液晶电视更换灯条的步骤 第7张

海信LED32K180D液晶电视更换灯条的步骤 第8张
