一、电路原理简介
声音部分：
本机型采用单个一体化单制式的高频头（后续改用全制式的高频头），射频信号经过一体化高频头输出视频信号和音频信号，音频信号直接送入处理器U5 MSP3450G。AV/YPBPR/VGA 的音频信号同时送入U5，处理器MSP3450G 具备了音频通道切换开关、处理第二伴音中频信号SIF、处理立体声解码及自动音量控制等，在这里进行选择切换，选取与画面显示对应的音频信号，送入集成电路U26 TLE2142，耳机插座并联在U26 的输出端，在使用耳机收听时则切断送入伴音功放，未接入耳机时将信号送入伴音功放U601 TDA7495 进行放大处理，再送入喇叭重现声音。

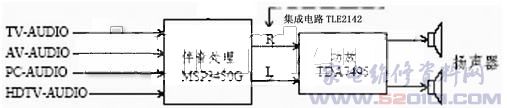

框图如下所示：
MSP3450G 其中，47 脚作为SIF 的TV-AUDIO 输入；41、42 脚作为AV 的AUDIO 输入；39、40 脚作为YPBPR 的AUDIO 输入；37、38 脚作为PC 的AUDIO 输入；24、25脚作为音频的输出。
图像部分：
射频信号经过一体化高频头TUNER 的CVBS 脚输出视频信号，送入U1 VPC3230D 的74 脚；AV 的视频信号送入U1 的73 脚；SVHS 的YC 信号分别送入U1 的71、72 脚；YCBCR 的YUV 信号分别送入U1 的4、5、6 脚。进行通道切换并解码，解码成16bit 的数字信号，送给下一级信号处理进行处理。VPC3230 主要完成通道切换、彩色解码、图像效果调
整等功能。
U1 VPC3230D 解码后16bit 的数字信号，送入逐行处理器U7 PW1230进行隔行转逐行。VPC3230D 送出的VCLK、HSYNC、VSYNC、LLC 是用来进行模式识别的关键信号，引脚分别为60、56、57、27、28。若其中某路出现异常都可能导致该通道图像显示异常。PW1230 处理后输出24bit 的数字RGB 信号，送入主MCU PW113 的V PORT 进行处理，其输出的DCLK、DDHS、DDVS 信号也是下级图像处理的基本依据。
对于VGA 和YPBPR 来说，由MCU 送一个信号至运放U13 74LV126 的13 脚，经二选一开关U9 PI5V330 切换后，选中的信号送入U10AD9883A 的ADC 部分进行模数转换，生成24bit 的数字RGB 信号送入PW113 的GPORT 进行处理。 VGA 的行、场同步信号经U9 送入U10。
U12 24LC21A 是1K（128*8bit）双方式I2C 串行E2PROM，它是一个即插即用存储器（出厂时烧好数据），内部存放有关工厂信息，机型型号、支持的显示格式等，供电脑读取。
VGA 或YPBPR 的模式识别是由主MCU PW113 来完成的，其工作过程是：当所选择通道的信号输入时，PW113 预先设定了AD9883A 的同步选择，使其直接输出所需的同步信号直接送给PW113，在PW113 内部对同步信号格式进行识别，识别后对照内部预存的模式表，获得一个最接近的模式，调用其参数设定，返回来设定AD9883A 的模数转换参数，使其最佳；并同时确认SCALER 的转换系数。
最后，不同通道的视频信号分别送入主处理芯片PW113 的V PORT和G PORT 处理，由D PORT 端口输出48bit 的RGB 信号：PW113 具有SCALER 功能、接受红外遥控、菜单显示、图像增强（4：3，全影等）、图像效果调试等主要功能。亮度、对比度及色度、清晰度调整也由此芯片完成。
PW113 的框图如下：
DS90C383 是3.3V 可编程的LVDS 处理芯片， 接收PW113 输出的显示数据转换为LVDS 信号驱动显示屏。
以上就是该机型的信号流程介绍，注意每级间的HS（行同步）、VS（场同步）、CLK（时钟）都是下一级芯片模式识别的基准，务必保证其正常工作。
整机的待机控制由PW113 完成， PW113 的PORTB 输出的POWER-SAVE 信号来控制，当POWER_ON 为低电平时开机，高电平时待机，待机时电源只剩下+5VSTBY 工作。
电源适配器输出+12V、+24V，+24V 供给背光板电路和功放板电路；+12V 一路供给液晶屏，一路送入LM2596 产生+5V 电压。
U26（LM2596）：带开/关 DC-DC 稳压5V 输出。
U25（LM1117 MPX-1.8）：三端稳压 1.8V 输出。
U29（LM1117 MPX-2.5）：三端稳压2.5V 输出。
U23、U24（LM1117 MPX-3.3）：三端稳压3.3V 输出。

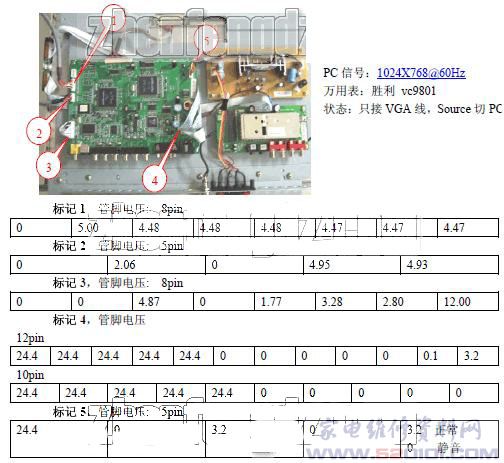

附：图中解码板的插座电压（参考），单位：伏特。
二、维修实例分析
1. 故障现象：TV 画面，Source 切换时死机。
故障分析：根据故障现象，初步判定为软件问题，因此进入工厂菜单的第三页，对软件重新复位一下，再进入切换检查，有的不良机器可以排除，有的不良机器发现故障依旧。为此进一步检查硬件是否存在问题，因切换时死机所以怀疑解码板有器件不良，按理论分析U3 位号的芯片存储找台个人设置等信息。切换时是否该芯片无响应导致死机，后经更换该IC，故障就排除了。
2. 故障现象：伴音不良。
故障分析：初步判定为功放IC TDA7495 不良引起的，为此拆机观察。发现IC异常发热，更换该IC 后再烤机未出现不良。故障排除。
3. 故障现象：YPBPR 画面偏色。
故障分析：根据故障现象，初步判定为白平衡调整值偏离色坐标，因此进入工厂菜单，根据白平衡调整重校色坐标，观察故障是否排除，如果个别机器不能排除故障，应进一步检查硬件是否存在问题，根据原理框图，我们知道YPBPR信号输入是经AD9883、PW1230、PW113 的，应用万用表对其进行测量。工厂内较多是更换AD9883。
4. 故障现象：无法搜台
故障分析：根据此现象，可以用万用表测量，高频头板上九芯插座第三脚+5V、第九脚+12V，电压正常可以更换高频头（如果有示波器先测量高频头的CVBS脚、SIFOUT 脚波形，波形正常再检测SDA、SCL），观察故障排除。如果依旧无法搜台，用万用表测量高频头的SDA、SCL 至PW113 的SDA、SCL 铜箔断裂现象。
5. 故障现象：待机时，指示灯色异
故障分析：根据此现象，拆机用万用表测量，红外接收板的五芯插座中间脚，如果电压为+2.5V，则是指示灯物料不良。如果电压零点几或者没有，则测量PW113 的第45 脚对地阻值（可以与第46 脚对比），这时更换PW113，故障就可以排除了。
6. 故障现象：VGA/YPBPR 无信号
故障分析：根据原理图分析，VGA/YPBPR 信号经过U9 PI5V330 二选一后输入AD9883 的，初步判定为U9 器件不良，更换故障排除。
7. 故障现象：TV/AV/SV/YCBCB 有声音无图像
故障分析：TV/AV/SV/YCBCB视频均输入VPC3230 解码，所以先检测其外围电路。第59、69、76 脚+5V 电压正常，再检测晶振，发现引脚工作电压不稳定+2.6V到0.3V 之间跳变。更换晶振后，故障排除。
8. 故障现象：TV/PC 画面花屏
故障分析：TV 和PC 同时花屏，这一点就可以说明故障是由这两部分的公共端引起的，而这两部分的公共控制是由PW113、DS90C 383A、及LVDS 引线组成，因此先更换LVDS 引线，发现故障依旧，然后更换DS90C 383A，故障排除。热机后也未重现，怀疑该IC 失效。
9. 故障现象：TV 画面有时出现闪烁点
故障分析：根据现象单个点在闪烁，又因PC 部分不会，初步判定AD9883 至PW1230 工作正常，怀疑后端点频受干扰，（用示波器测量PW1230 的第102 脚，即CLK 信号，出现闪烁点时波形有变化）因此在该脚对地，焊接一个100P 的电容。工作之后观察未重现闪烁点，故障排除。
